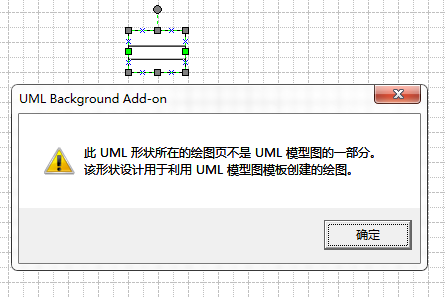

如果你新建的不是UML模型圖，添加類圖后雙擊有可能出現以下提示:此UML形狀所在的繪圖頁不是UML模型圖的一部分。該開關設計用于利用UML模型模板創建的繪圖。

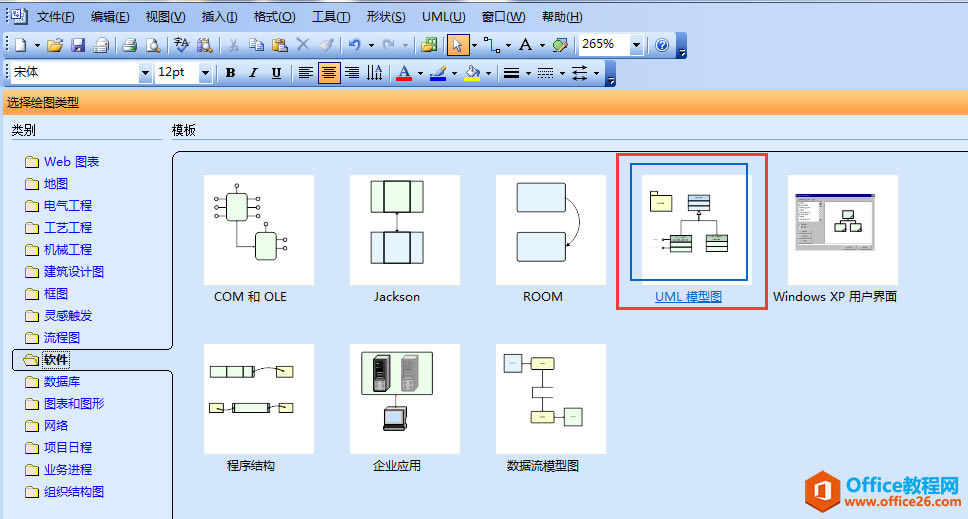

所以要新建一個UML模型圖，新建方法有以下兩種：

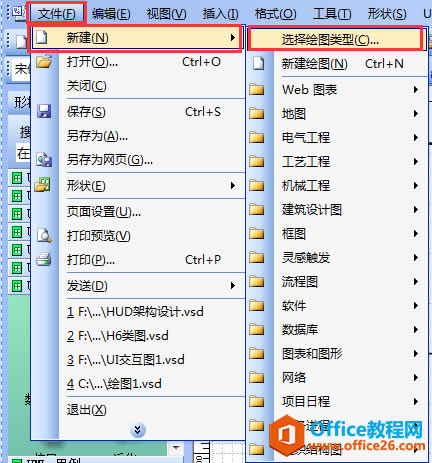

1.

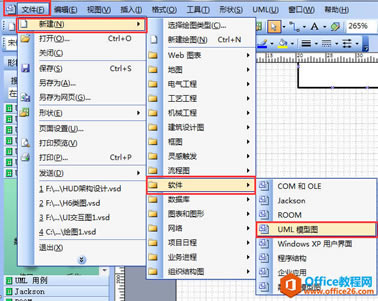

2.

? ? ?

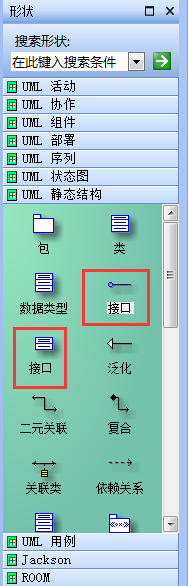

有兩種接口的實現，但沒有虛線的箭頭

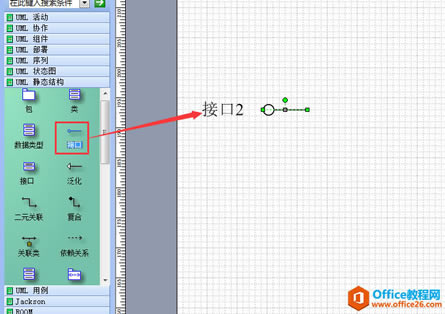

拖一個接口出來

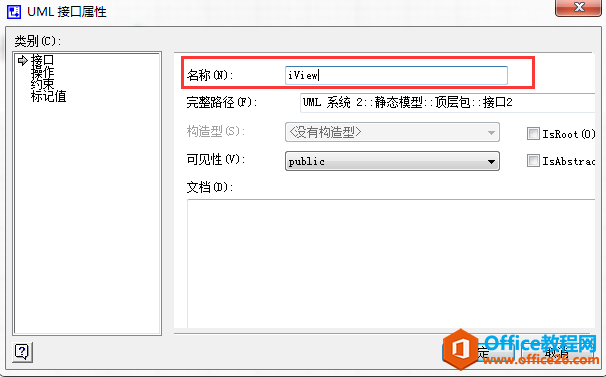

雙擊輸入接口名

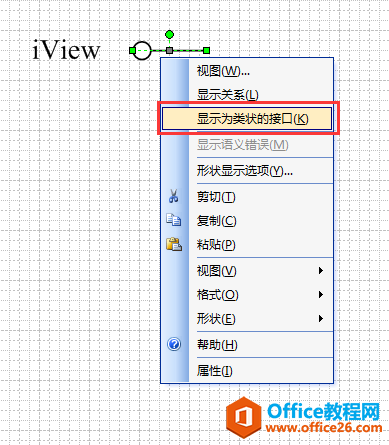

在圖標上右鍵選擇“顯示為類狀的接口”

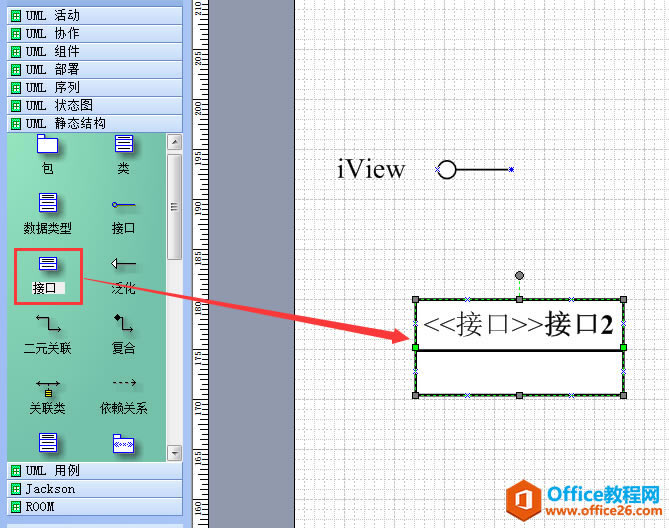

其實以上幾步可以通過以下一步完成

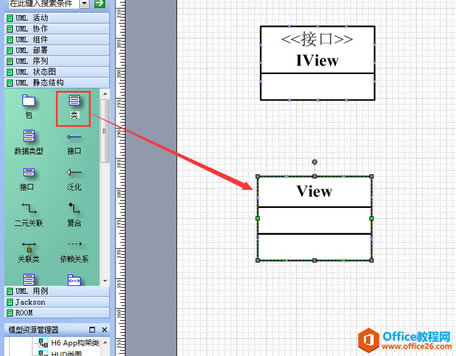

再拉一個類圖出來，改名為：VIew

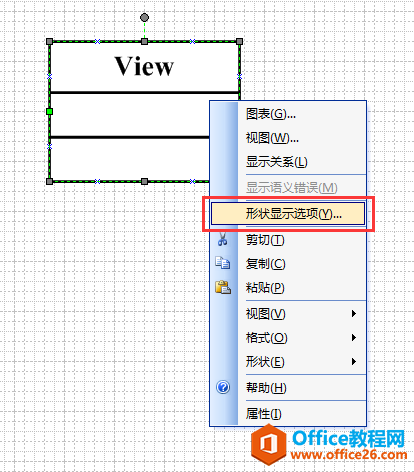

在類圖上右鍵點擊“開關顯示選項”

選擇“實現鏈接”

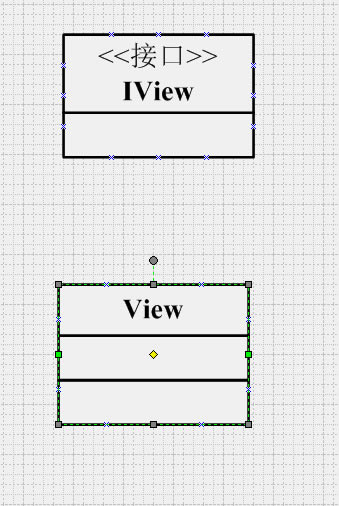

在類圖上出現一個黃色的圖標，可以拖動

到這里類的接口實現圖標就完成了。
