如何使用 visio 畫UML類圖之使用完成接口圖標

如何使用 visio 畫UML類圖之使用完成接口圖標

更新時間:2024-02-12 文章作者:未知 信息來源:網絡 閱讀次數:

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。

如果你新建的不是UML模型圖,添加類圖后雙擊有可能出現以下提示:此UML形狀所在的繪圖頁不是UML模型圖的一部分。該開關設計用于利用UML模型模板創建的繪圖。

如何使用 visio 畫UML類圖之使用實現接口圖標

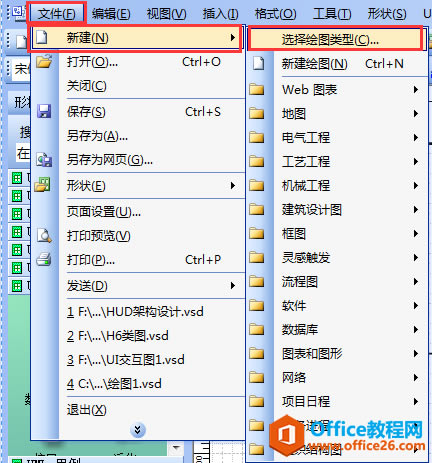

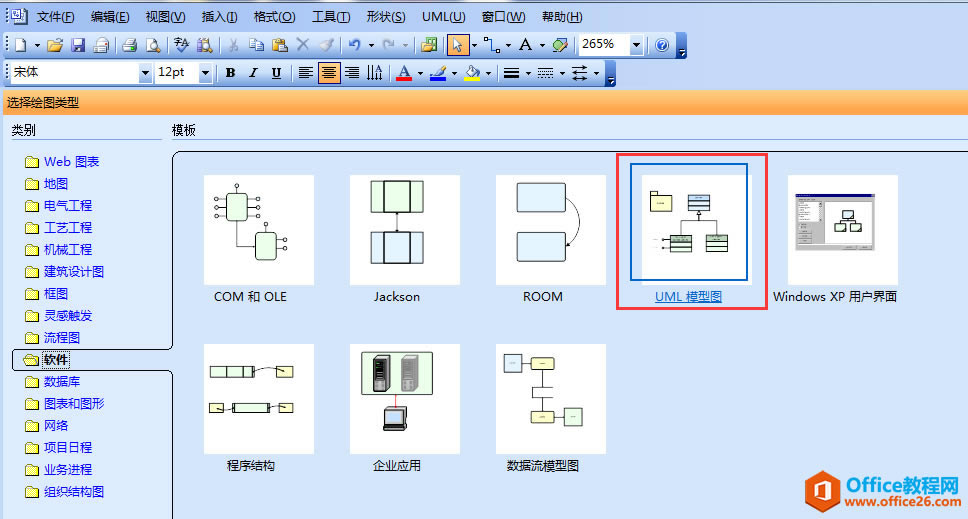

所以要新建一個UML模型圖,新建方法有以下兩種:

1.

如何使用 visio 畫UML類圖之使用實現接口圖標

2.

如何使用 visio 畫UML類圖之使用實現接口圖標? ? ?如何使用 visio 畫UML類圖之使用實現接口圖標

有兩種接口的實現,但沒有虛線的箭頭

如何使用 visio 畫UML類圖之使用實現接口圖標

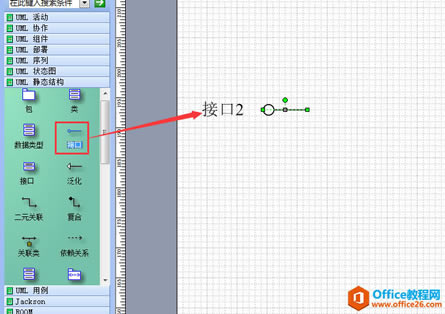

拖一個接口出來

如何使用 visio 畫UML類圖之使用實現接口圖標

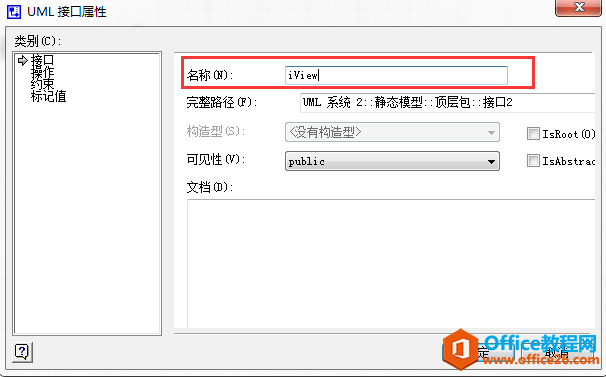

雙擊輸入接口名

如何使用 visio 畫UML類圖之使用實現接口圖標

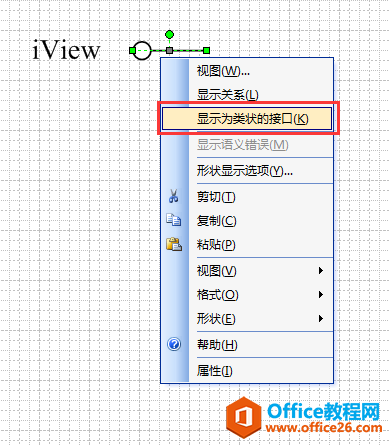

在圖標上右鍵選擇“顯示為類狀的接口”

如何使用 visio 畫UML類圖之使用實現接口圖標

其實以上幾步可以通過以下一步完成

如何使用 visio 畫UML類圖之使用實現接口圖標

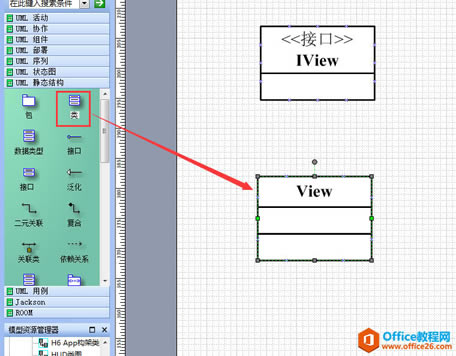

再拉一個類圖出來,改名為:VIew

如何使用 visio 畫UML類圖之使用實現接口圖標

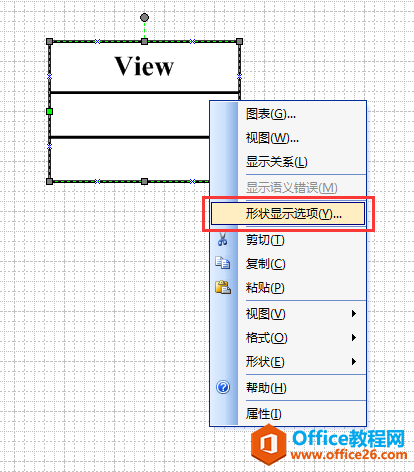

在類圖上右鍵點擊“開關顯示選項”

如何使用 visio 畫UML類圖之使用實現接口圖標

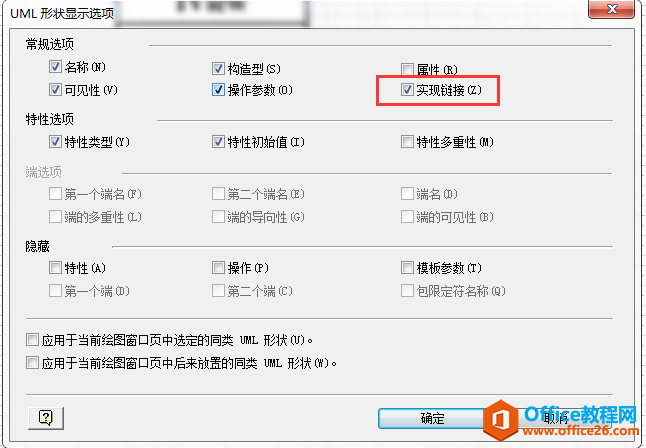

選擇“實現鏈接”

如何使用 visio 畫UML類圖之使用實現接口圖標

在類圖上出現一個黃色的圖標,可以拖動

如何使用 visio 畫UML類圖之使用實現接口圖標

到這里類的接口實現圖標就完成了。


Visio幫助您創建具有專業外觀的圖表,以便理解、記錄和分析信息、數據、系統和過程。
