?在一個VS工程中，由于類的個數較多，而參數描述不是特別清晰。若此工程的生命周期較長，則有必要對工程進行完整分析，給出完整的文檔。需要畫出類圖，并對每個成員進行詳細描述。

一、畫出類圖

在VIsio中，新建軟件—UML模型圖；在UML靜態結構下，列出了各種靜態結構；

在模型資源管理器中，右鍵頂層包，選擇新建——類，可建立一個空類，在圖表中顯示頂層包；

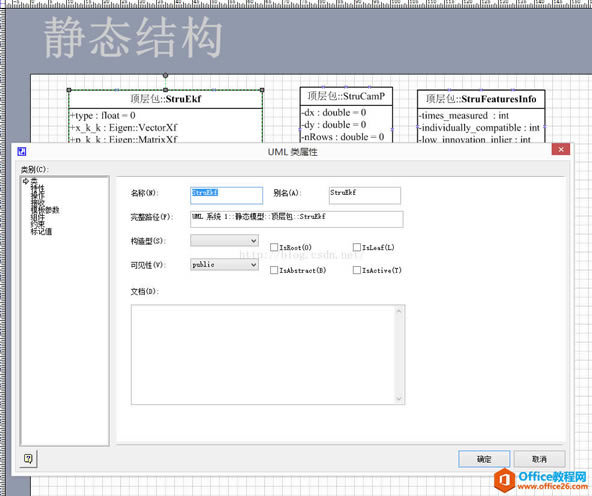

雙擊建立好的類，或者右鍵-屬性，可以對類進行編輯；

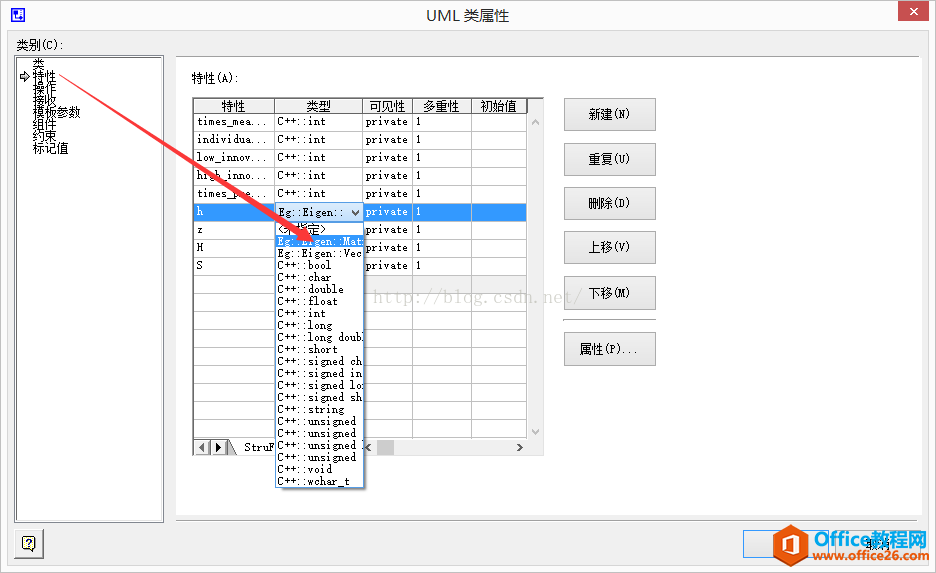

選擇類別第二行——特性，便可以添加類成員；

Visio的預定義類型包含了C++、VB、C#等基本類型，而自己設計的類和結構體有時包含了其他類型，這就需要自己定義數據類型，并在UML設置特定顯示。

二、建立自定義數據類型

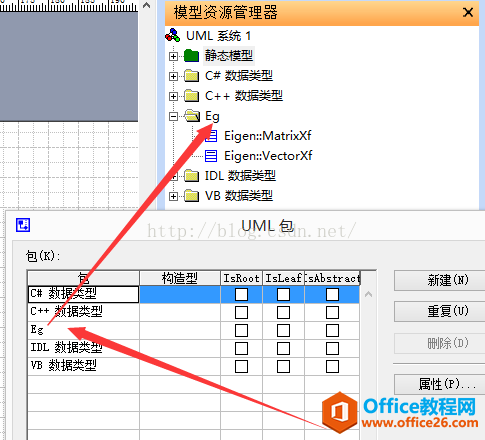

選擇界面選項：UML——包，顯示UML包的屬性；

選擇新建，在包這個屬性欄自己命名自己聲明的包空間：比如Eigen

建立完成后，在模型資源管理器里面顯示出了自己建立的包空間

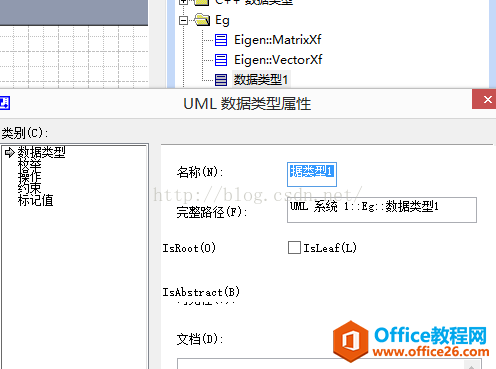

右鍵包空間名，可建立新的數據類型，

選擇界面UML選項：UML——選項，UML文檔標簽，設定使用時顯示的數據選項

三、建立成員變量

建立好自定義數據類型后，可以添加自定義的數據成員：

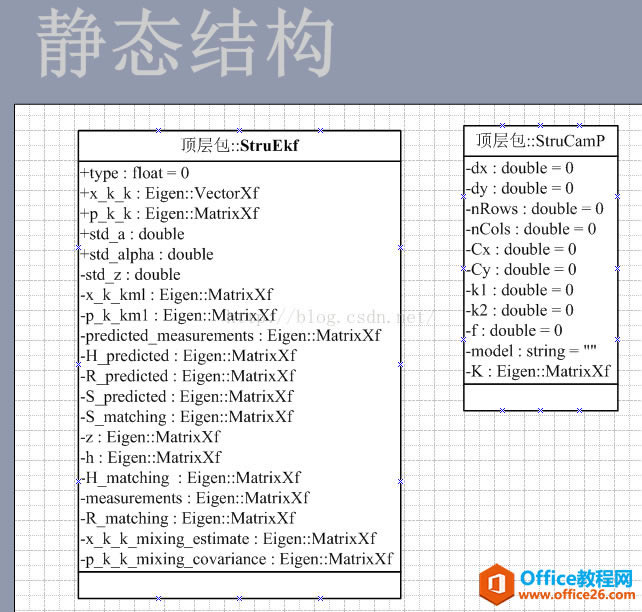

最后，在UML顯示的類圖為，

其中成員前面的+為屬性為Public；-為屬性Private；#為屬性protect。
