一、準備工作

建立文件：

建立一個visio文件，如圖所示得界面，本經驗的目的集中在如何設置一個數碼管上面，就不介紹如何建立一個visio文件了

二、設置位段

1、解釋：所謂段模塊，就是數碼管中的一段一段的東西，如圖所示;先添加一個圓角矩形;

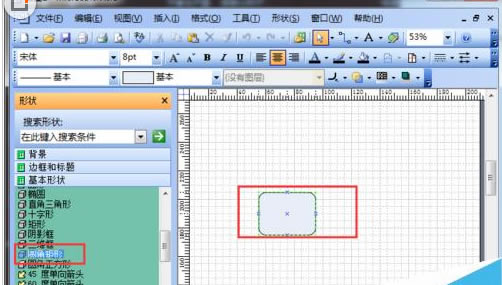

2、添加矩形：如圖所示，在左側的形狀中找到圓角矩形;

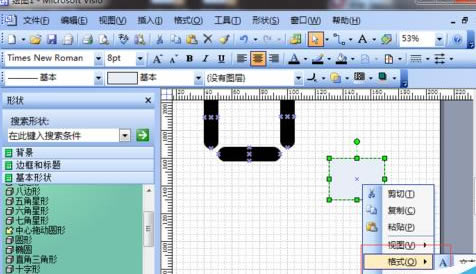

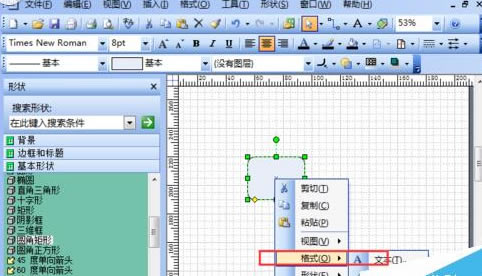

3、編輯矩形1：選中圓角矩形，單擊鼠標右鍵，在下拉菜單中找到“格式”-“填充”;

4、設置矩形：在填充一欄中選中“黑色”，然后單擊確定;具體操作如下圖;

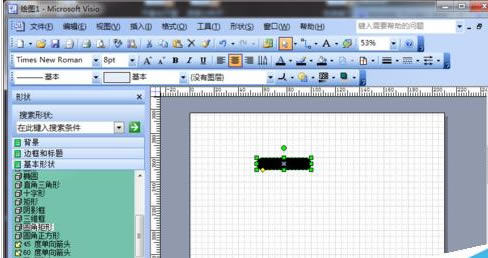

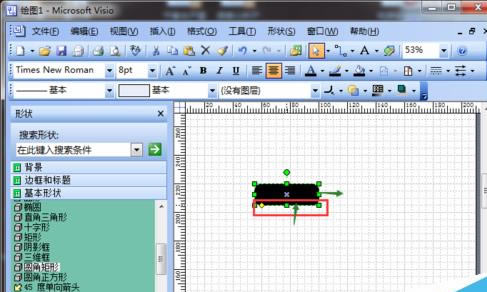

5、調整矩形大小：如圖所示，單擊矩形的左側和上下測，進行調整矩形大小;

6、結果：是他變一個長條條;

三、排列段

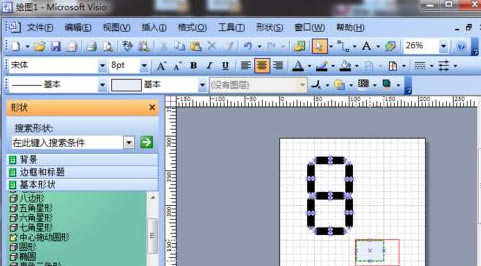

1、復制：將上面的設置完畢的矩形進行復制，粘貼，復制成七個;

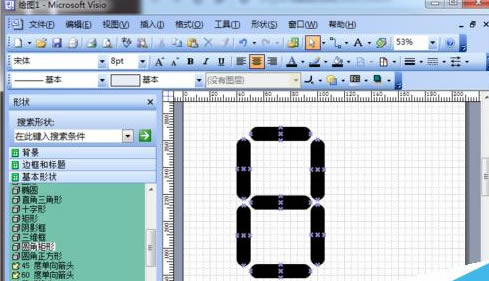

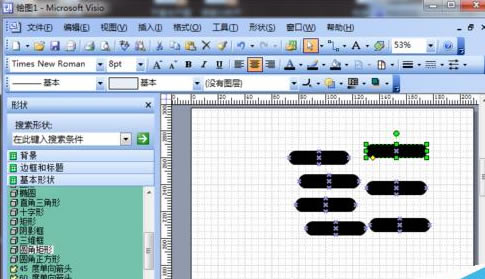

2、排列：將這七個矩形排列成下面的形狀，其中可能會有一些細節的大小調整，根據自己的需求進行調節;

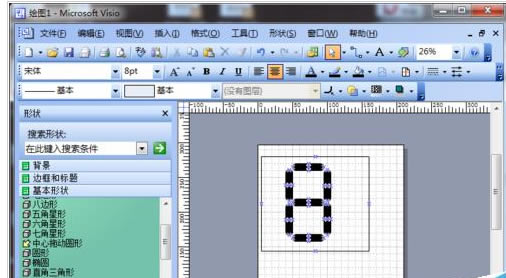

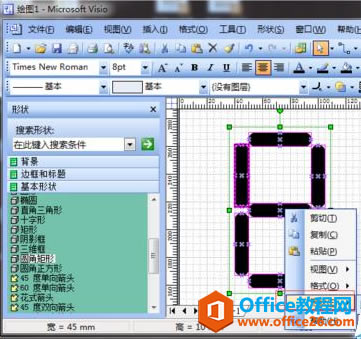

3、組合：選中所有的矩形，單擊鼠標右鍵，在下拉菜單的“形狀”-“組合”;這樣我們就可以將它組合在一起;

四、添加外框

1、添加矩形：在左側大菜單欄中選中一個矩形，添加到編輯區;

2、編輯矩形：選中矩形，單擊鼠標右鍵，在下拉菜單中找到“格式”-“填充”;

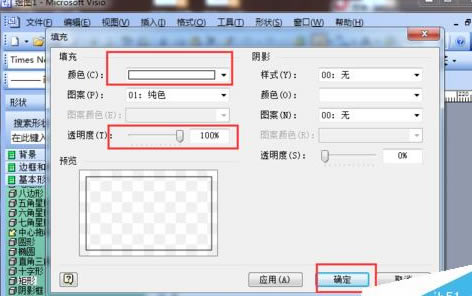

3、設置矩形：將顏色配置成“無色”，經透明度設置為“100%”;

五、完成設置

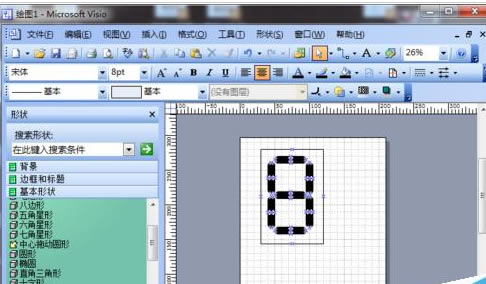

1、調整邊框：矩形變大，大于七個黑色的之和，如圖所示;

2、調整大小：再次細條表框的大小，直到大小合適為止。
