visio繪圖三要素 形狀、連接線與文本

visio繪圖三要素 形狀、連接線與文本

更新時間:2024-02-10 文章作者:未知 信息來源:網絡 閱讀次數:

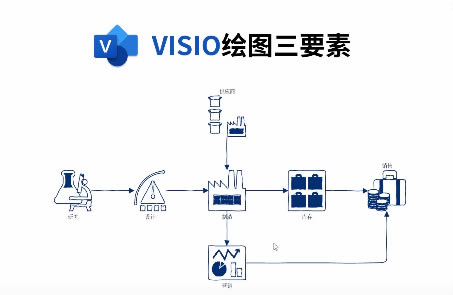

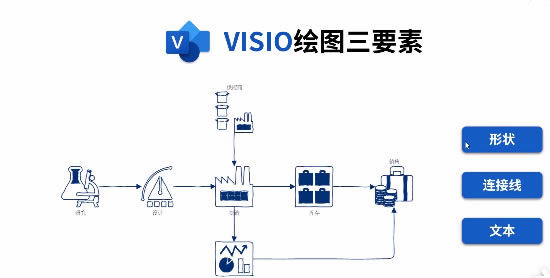

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。

visio繪圖三要素 形狀、連接線和文本

visio繪圖三要素 形狀、連接線和文本

如何創建形狀

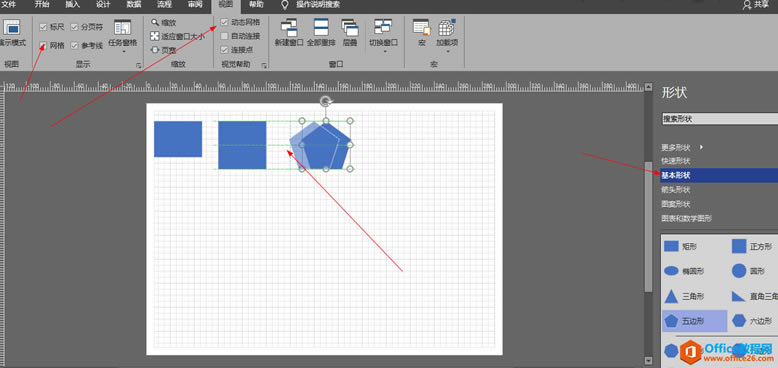

第一種方式就是直接從基本形狀里拖拽,然后在視圖里選擇動態網格,然后在拖拽的過程中會自動產生一些虛線助你對齊。

visio繪圖三要素 形狀、連接線和文本

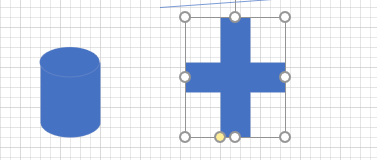

拖拽的有些圖形會有黃點,這個黃點可以控制圖形的最終形態。

visio繪圖三要素 形狀、連接線和文本

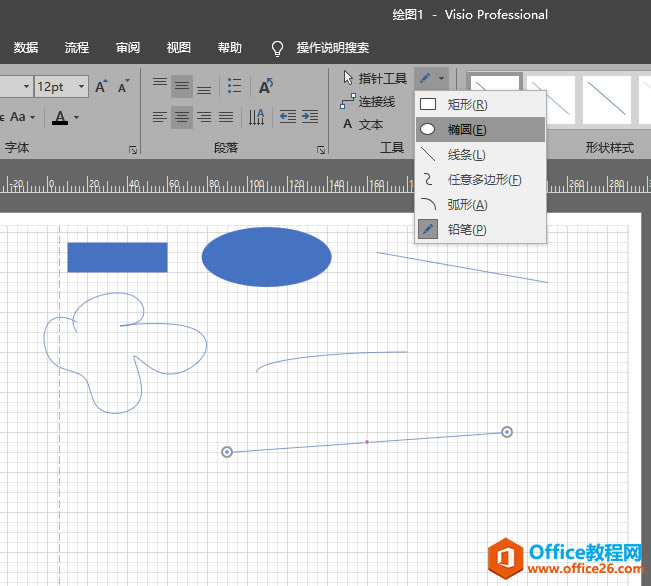

第二種方式是在工具欄找對應形狀,自己自定義,下圖是我利用這六個選項畫的圖。

visio繪圖三要素 形狀、連接線和文本

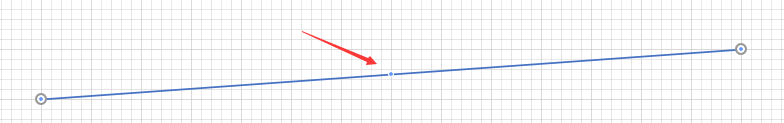

其中,鉛筆值得注意。我們用鉛筆點擊這條線,發現它上面有個藍點,然后我們點中藍點進行移動。

visio繪圖三要素 形狀、連接線和文本

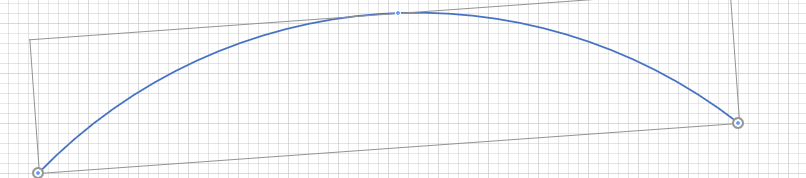

移動后就成這樣了。

visio繪圖三要素 形狀、連接線和文本

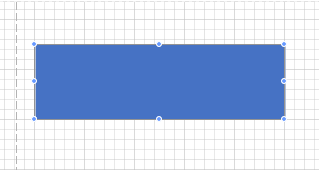

我再用鉛筆去點矩形,發現矩形有若干藍點,我們試著移動一下。

visio繪圖三要素 形狀、連接線和文本

我們就得到了不規則形狀。

visio繪圖三要素 形狀、連接線和文本

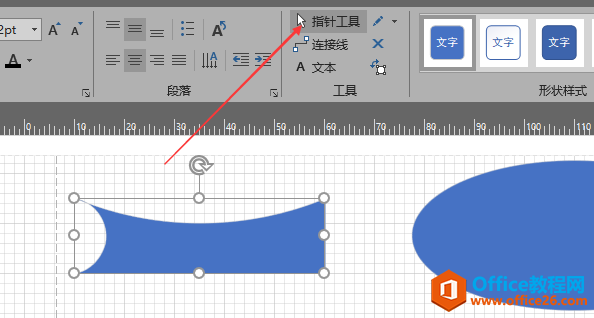

那么如何將鉛筆去掉呢?按快捷鍵ctrl+1或者選擇下圖的指針工具。(其他的繪制形狀取消也是這么做的)

visio繪圖三要素 形狀、連接線和文本

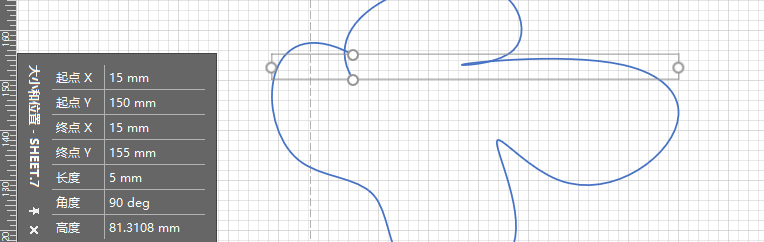

我們可以選中某個形狀,在狀態欄中對它的屬性進行精確控制。

visio繪圖三要素 形狀、連接線和文本

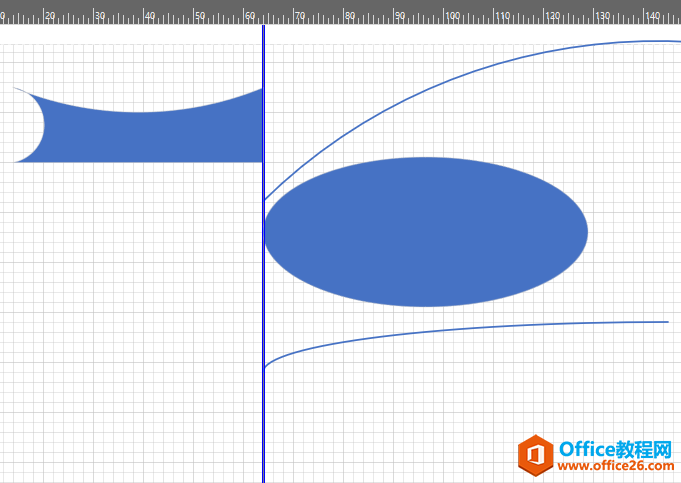

然后我還可以利用分割線,讓圖形吸附在上面,然后對分割線進行移動,圖形會整體跟著動。

visio繪圖三要素 形狀、連接線和文本

那么我們如何選中形狀?可以按住shift或者ctrl鍵去點擊需要選中的,然后再點擊你所選的形狀可取消選擇,如果你不小心拖動了形狀,那么按ctrl+z撤銷。

visio繪圖三要素 形狀、連接線和文本

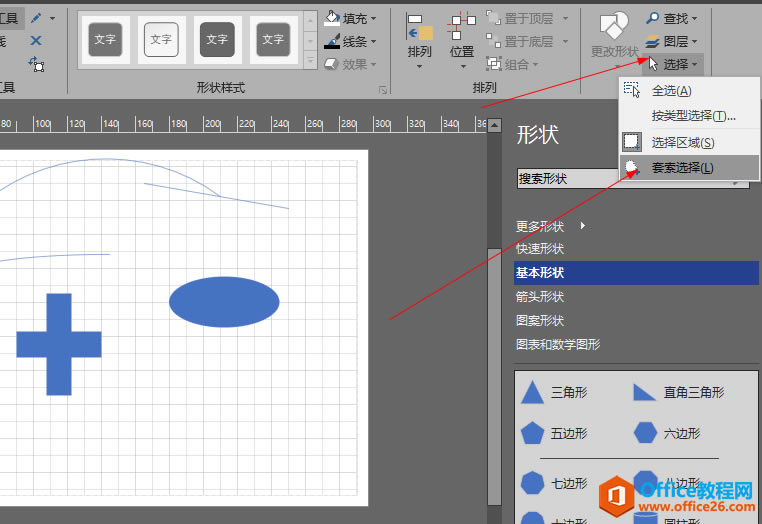

或者你使用這個工具欄去選擇,其中套索選擇功能最強大。

visio繪圖三要素 形狀、連接線和文本

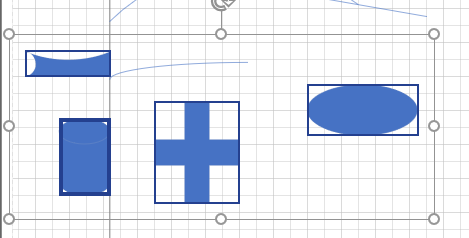

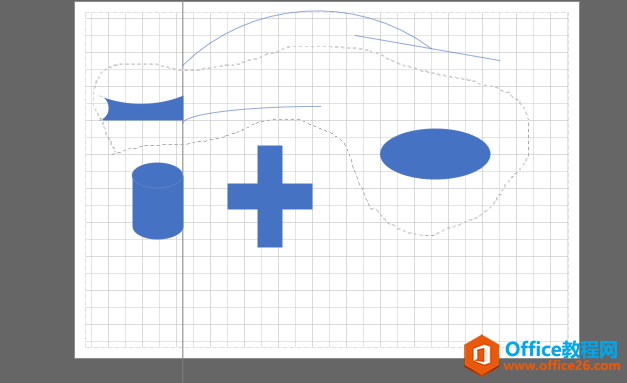

我可以用套索選擇直接將我要的圖形圈出來。

visio繪圖三要素 形狀、連接線和文本

連接線

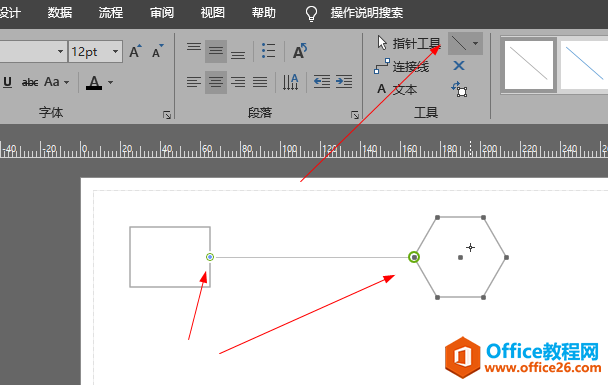

創建連接線的第一種方法是,我們用拖拽的方式將圖形拖入畫板,然后選擇線條,當我們選中圖形時,會在頂點等部位出現若干連接點,我們用線條通過連接點去連接到另一個圖形上。

visio繪圖三要素 形狀、連接線和文本

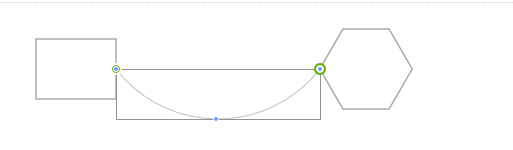

當然這也可以用鉛筆去更改線條的形狀。

visio繪圖三要素 形狀、連接線和文本

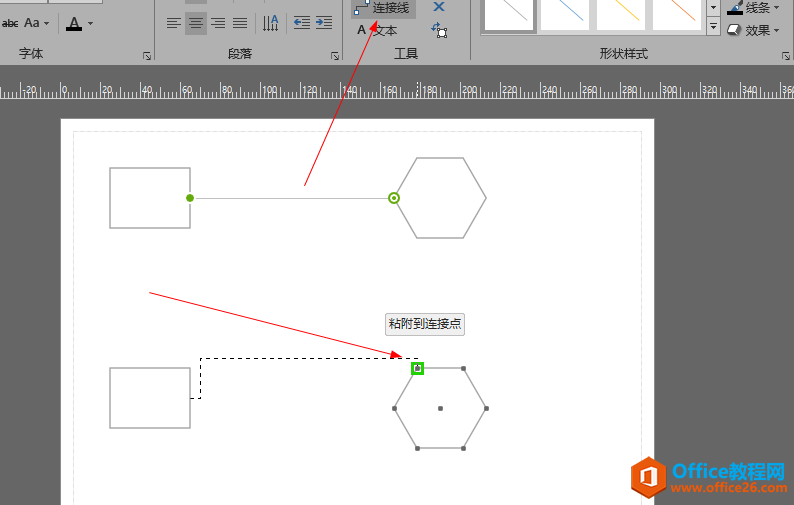

創建連接線的第二種方法是,我們用拖拽的方式將圖形拖入畫板,然后選擇連接線,然后選中圖形,也是會出現若干連接點,然后通過連接線去連接,連接線會自動計算路徑。

visio繪圖三要素 形狀、連接線和文本

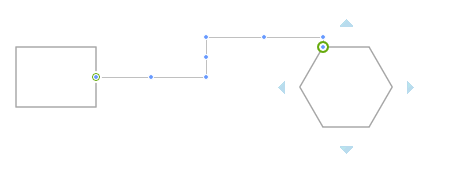

對于連接線畫出的圖,我們選中連接線,會出現一些藍點,我們移動藍點來改變連接線的形狀。

visio繪圖三要素 形狀、連接線和文本

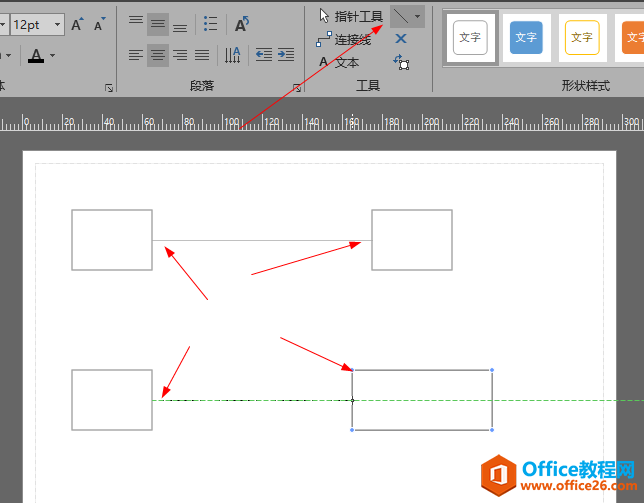

注意,下圖的上面兩個矩形使用拖拽方式畫成,然后選擇線條去連接兩個矩形,可以看到兩個矩形都有連接點;但是下面兩個矩形中左邊一個是用拖拽構成,右邊那個是用工具欄的方式畫的,右邊那個矩形沒有連接點。

visio繪圖三要素 形狀、連接線和文本

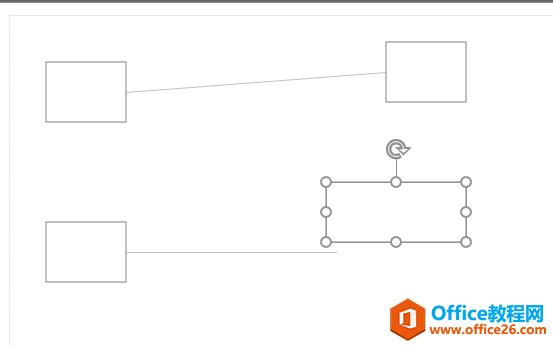

那么有連接點和沒有連接點有什么區別嗎?如下圖,有連接點的拖動圖形,線條會隨著連接點動,沒有連接點的就不行。

visio繪圖三要素 形狀、連接線和文本

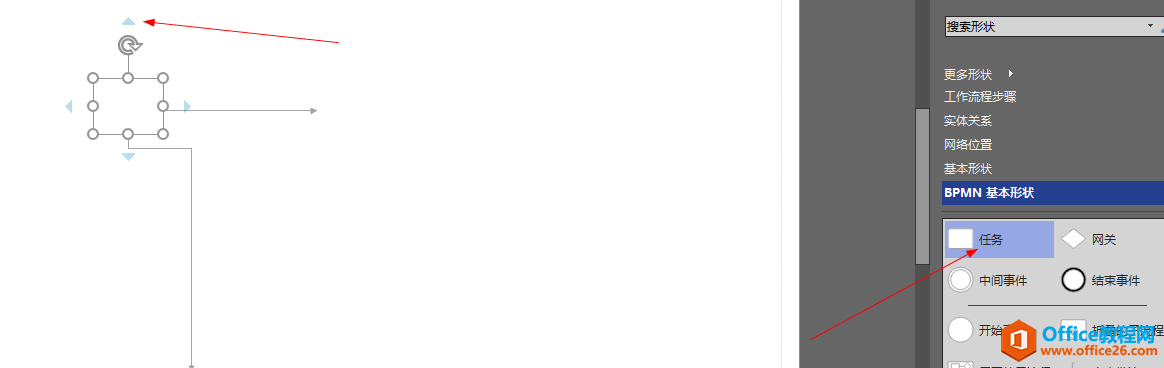

我們再來看看流程圖,我們拖拽任務方框到畫板,然后我們可以看到任務方框四周有幾個小三角,那么我們可以點住小三角往外拉,就會拉出來一些連接線。

visio繪圖三要素 形狀、連接線和文本

甚至你可以通過小三角選擇連接的下一個圖形是什么?

visio繪圖三要素 形狀、連接線和文本

文本

對于文本編輯,我們可以直接雙擊圖形,推出編輯按esc。

visio繪圖三要素 形狀、連接線和文本

然后對文字的一些設置就跟word一樣。

我們點擊文本塊

visio繪圖三要素 形狀、連接線和文本

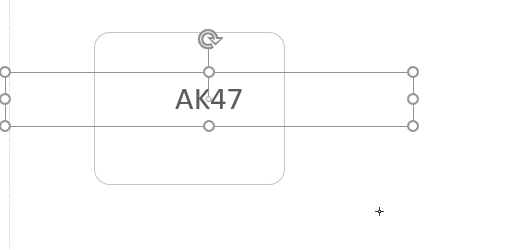

用文本塊去圈主我們的文字

visio繪圖三要素 形狀、連接線和文本

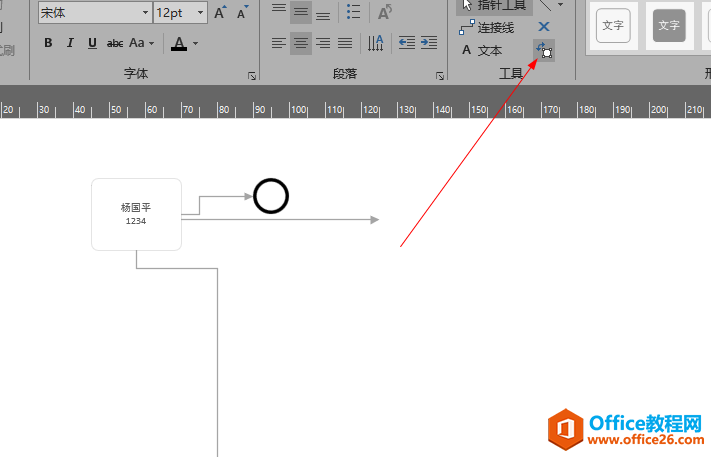

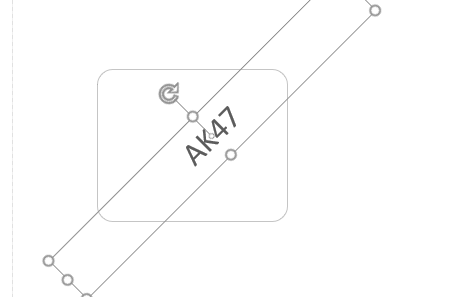

可以對文字進行旋轉

visio繪圖三要素 形狀、連接線和文本


Visio幫助您創建具有專業外觀的圖表,以便理解、記錄和分析信息、數據、系統和過程。
