由于電腦上沒有安裝Rose，因此決定用visio來畫UML中的用例模型圖，在繪制的時候，卻發現里邊竟然沒有表示用例與用例之間的include關系的箭頭，很郁悶。開始以為是我自己對visio使用不熟悉，于是仔細找了下，也沒有找到，問問同事，他們很少用visio,網上

一查，原來visio確實沒有此功能，不知道微軟為何將此關系去掉。

?

沒辦法，只能想想其他辦法，發現一種投機取巧的方法：

?

1. 隨便用一個箭頭先畫出關系。比如用extend箭頭。

?

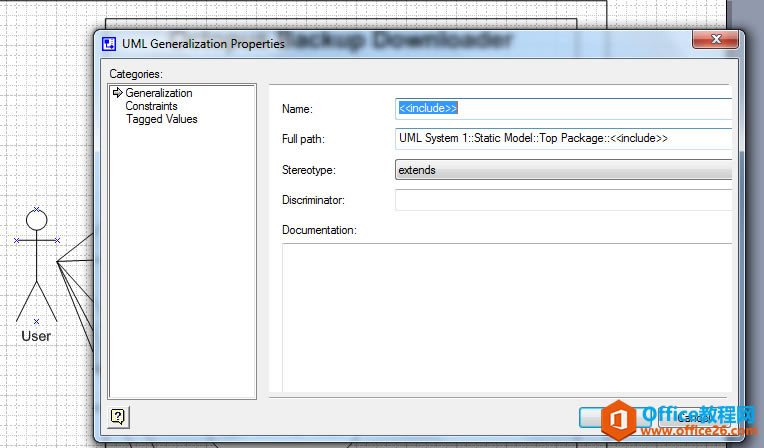

2.雙擊繪制的extend箭頭，在彈出的對話框中將其名稱修改為>.

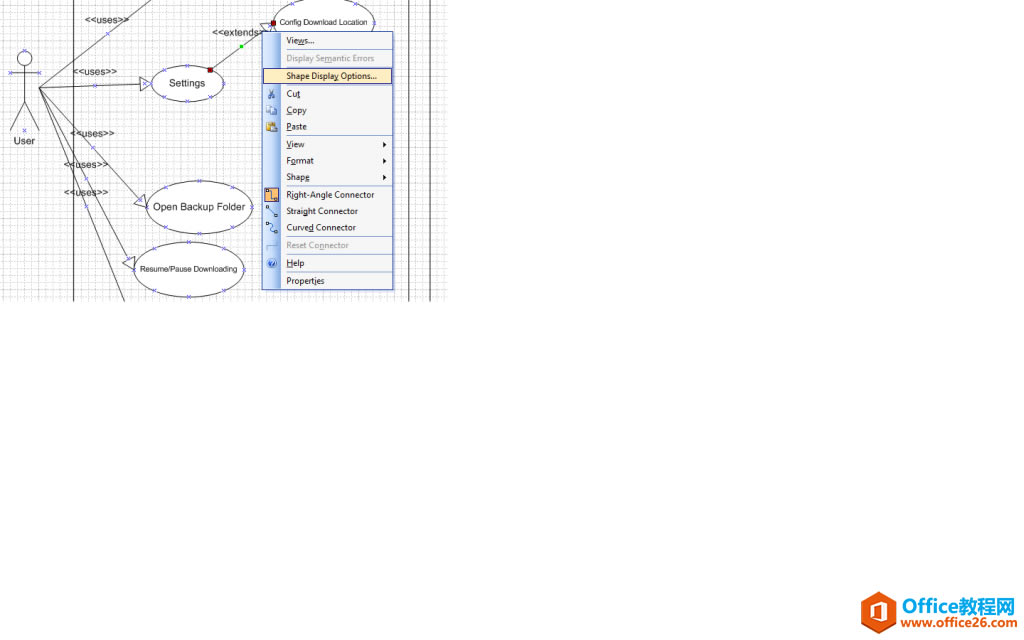

3.右鍵單擊extend箭頭，選擇“形狀顯示選項“，在彈出的對話框中去掉構造器，勾選名稱。

OK,include關系就畫好了。但是總體來說，還是不方便。這里順便介紹下另外一個UML工具，starUML這個工具外觀看起來像rational rose,而且畫出來的圖的效果也跟rose畫出來差不多，只是功能上沒有rose強大，但它的優點是安裝方便，1分鐘不到就裝好了，而且略懂UML的一看就會用。所以如果沒有裝ROSE,或者不想裝ROSE那么麻煩，又不想仍受VISIO的不足的，可以嘗試使用這個軟件。
