?在使用Visio的過程中，經常會遇到需要將幾個簡單的幾何體組合成一個復雜圖形的情況，Visio2016的開發工具形狀設計里面有“聯合”、“組合”、“拆分”和“剪除”等一系列操作命令，簡單的圖形根據每個命令的功能介紹基本可以實現。

這里主要講解一個我自己對兩個圖形進行布爾交運算，保留重合部分的問題的操作方法(可能有更好的方法，我不知道，這個方法只是能實現功能，不保證高效)。

過程如下：

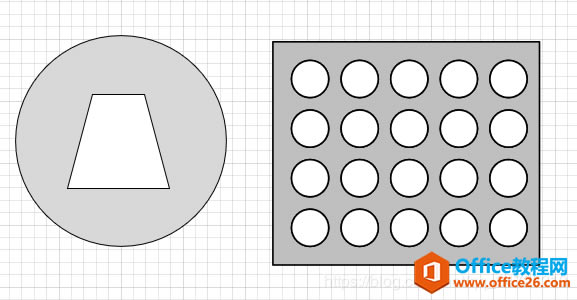

1.分別通過基本形狀，建立兩個幾何圖形(建立過程略過)

2.將兩個圖形分別組合，分別形成一個固定的圖形。

操作步驟：按住鼠標左鍵拖拽(或者Ctrl+左鍵點選)全選圖形，選擇菜單欄“開發工具”-“組合”，分別將多個簡單結構組合為一個完整幾何圖形。

3.將兩個圖形按需要移動到相應位置，進行布爾交運算

操作步驟：

(1)移動圖形到對應位置

(2)全選整個圖形，進行拆分操作：形狀設計-操作-拆分

(3)給上面圖層設置陰影填充，并使用delete手動刪去不需要的部分，即可得到相交后的圖形。

設置填充

刪除多余部分

感覺這個方法不太方便，而且原理上不太對，提出來只是作為一個實踐參考(理論不對，但是可以實現自己想要的功能)，后面有找到問題所在或者有新的理解再補充。

?
