Visio 2013 設計E-R圖與數據庫模型圖 案例圖文教程

Visio 2013 設計E-R圖與數據庫模型圖 案例圖文教程

更新時間:2024-02-09 文章作者:未知 信息來源:網絡 閱讀次數:

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。

一、設計E-R圖

?

1.新建“空白繪圖”

?

注:不一定非得是“空白繪圖”,任意選擇一個類型的模型圖即可,我們進去再具體選擇。

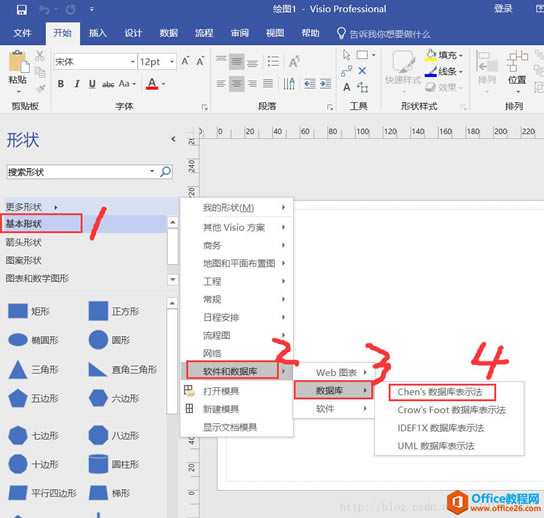

2.選擇左側“更多形狀”… 選擇“chen’s數據庫表示法”,左側出現對應圖形

Visio 2013 設計E-R圖和數據庫模型圖 實例教程
Visio 2013 設計E-R圖和數據庫模型圖 實例教程

?

3.繪制E-R圖

?

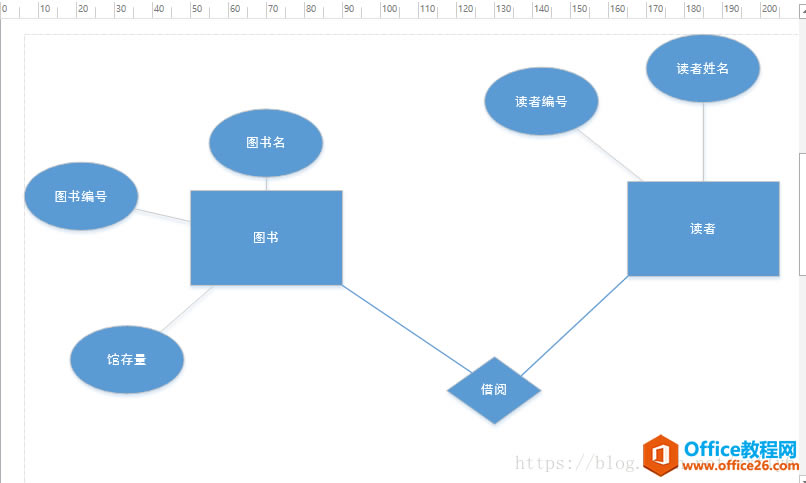

這里以最簡圖書管理系統為例,其E-R圖如下:

Visio 2013 設計E-R圖和數據庫模型圖 實例教程

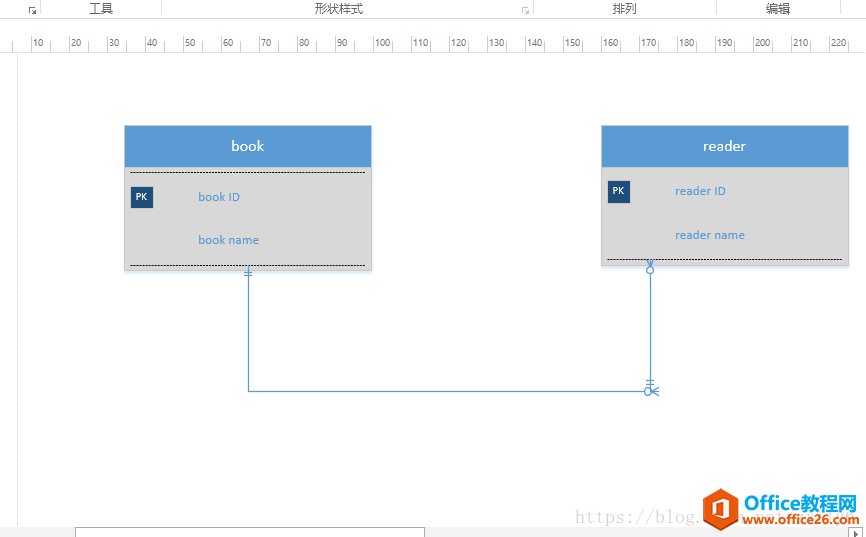

二、將上述E-R圖轉為數據庫模型圖

?

1.新建“空白繪圖”

?

注:不一定非得是“空白繪圖”,任意選擇一個類型的模型圖即可,我們進去再具體選擇。

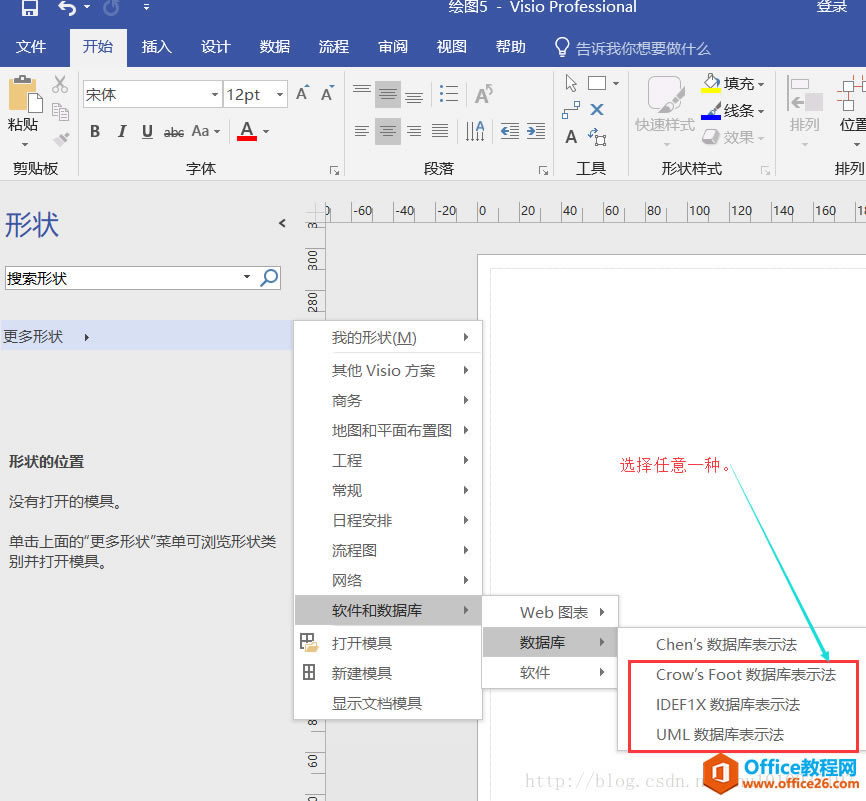

2.選擇左側“更多形狀”… 選擇“Crow’s Foot數據庫表示法”或“IDEF1X數據庫表示法”或“UML數據庫表示法”中的一種,根據自己的選擇,區別不大,左側出現對應的圖形

Visio 2013 設計E-R圖和數據庫模型圖 實例教程
Visio 2013 設計E-R圖和數據庫模型圖 實例教程

?


Visio幫助您創建具有專業外觀的圖表,以便理解、記錄和分析信息、數據、系統和過程。
