?Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。

在工程領域，Office Visio可以用于化工、建筑、機械、電氣等方面流程圖、結構裝配圖的繪制。其自帶豐富的模板，用戶也可以自己創建需要的模板來使用

如何通過Office Visio軟件繪制化工工藝流程圖呢？

1.首先需要利用模具，化工設備模板，用戶也可以通過自己創建模具

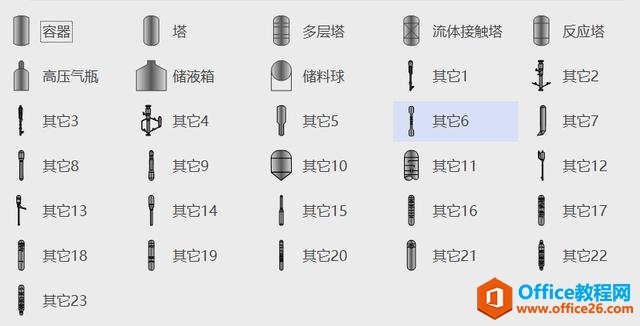

容器

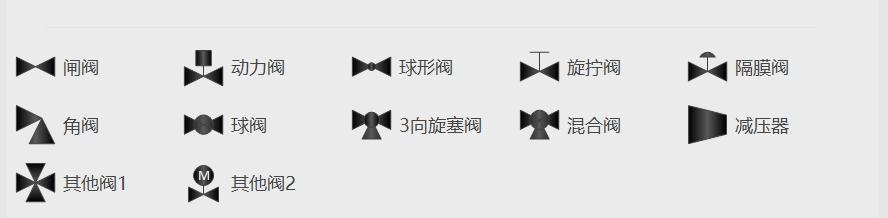

閥門

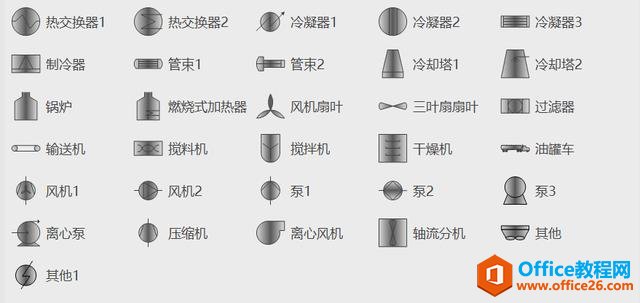

設備

2. 利用工藝管線連接設備，構成工藝流程圖

工藝管線圖例

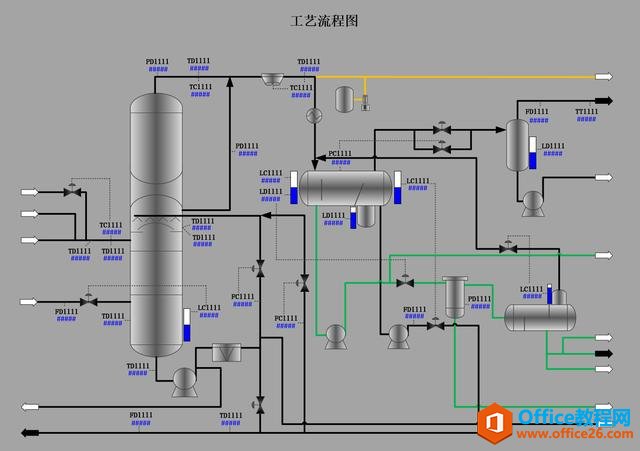

工藝流程圖圖例

3.繪制過程演示

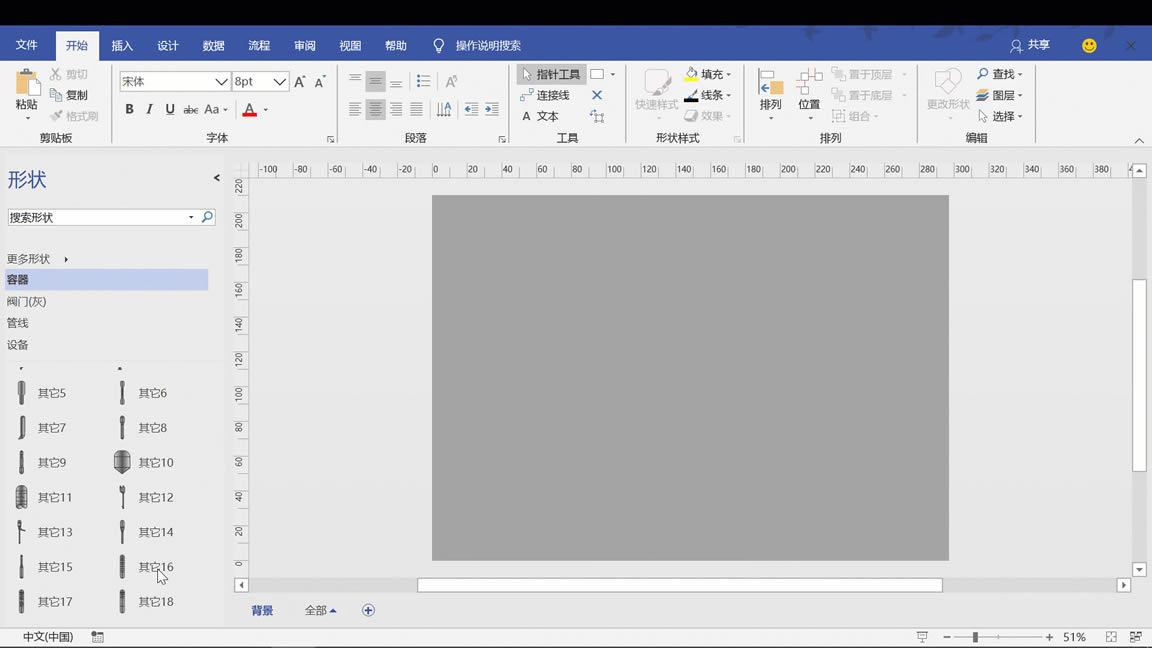

流程圖繪制過程演示

最后，大家可以利用大量的模板繪制自己想要的流程圖、結構圖、示意圖等等

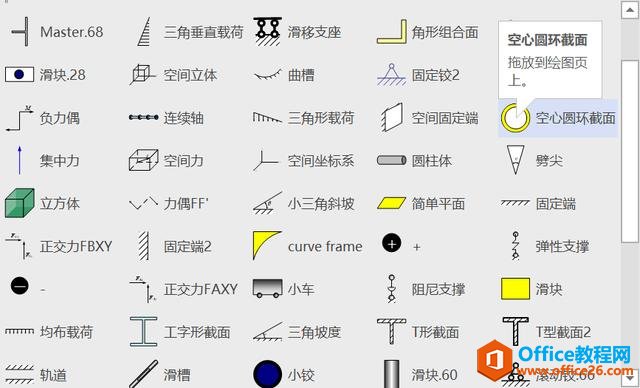

模具

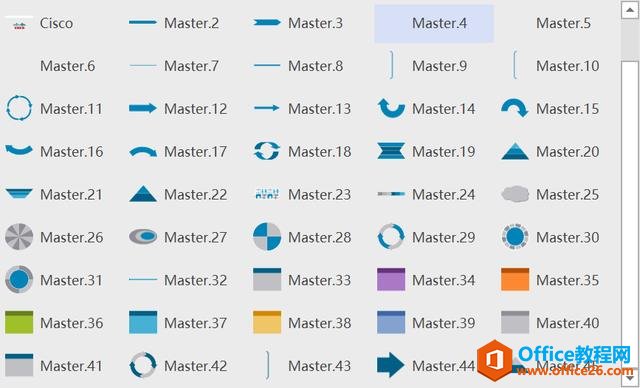

模具
