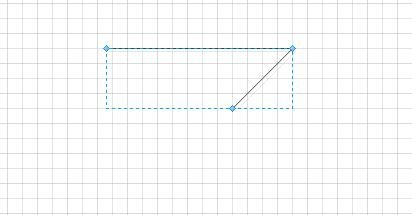

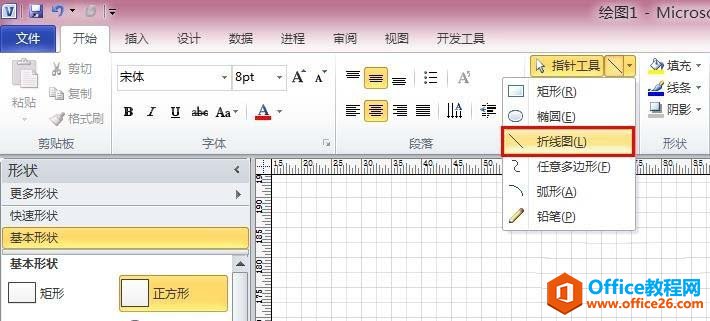

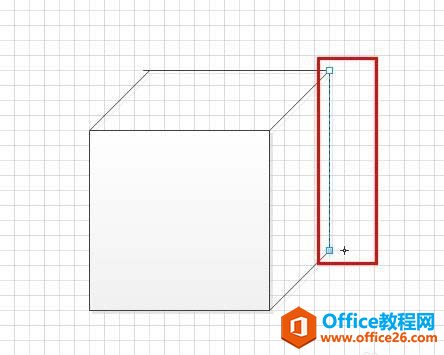

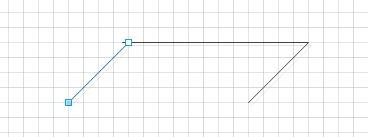

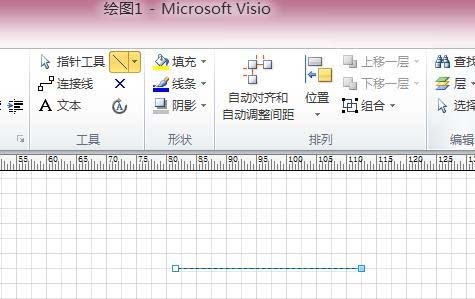

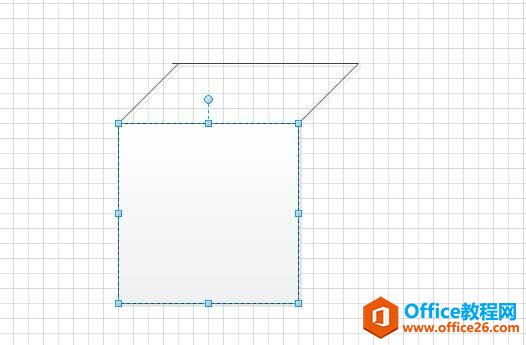

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表，可以促進對系統和流程的了解。 一些Microsoft Office Visio的新用戶們，可能還不是很熟悉其中一些操作，比如怎么樣繪制三維正方形圖形?下面這篇文章就帶來了Microsoft Office Visio繪制三維正方體圖形的具體流程介紹。 如果我們處于開始菜單欄，我們可以選擇指針工具旁邊的選項，我們首先選擇拆線圖  接著我們在繪圖頁中繪制一條長的線，如圖所示，長度我們可以自己設定  這時候我們選擇長線的頂點，按住SHIRT鍵，拉出一下向上傾斜的45度線  這時在另一個頂點，按住SHIRT鍵，拉出一下向上傾斜的45度線  然后把兩條斜線的端點連接起來，由于VISIO是有圖格顯示的，所以我們只要把斜線端點邊到同一個網格線上，那就代表可以了  接著我們選擇矩形工具，位置是指針工具右邊的第一個  然后按著我們已畫出的四邊形的左頂點，向下拖動繪出一個四方形，拖動的過程中按住SHIFT，這樣可以拉出一個正方形  這時候我們又換成折線工具，指針工具的第三個  接著我們在繪制好的正方形右下端形向上拉一條45度的直線  最后所上端線點和下端線點，連起來，這樣就形成一個正方體了  Visio 繪制三維正方體圖形的具體流程圖解教程的下載地址：Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。 |
