工作分解結構（Work Breakdown Structure）， 創建WBS是把項目按階段可交付成果將項目工作分解成較小的，更易于管理的組成部分的過程。

(1）創建工作分解結構（WBS）

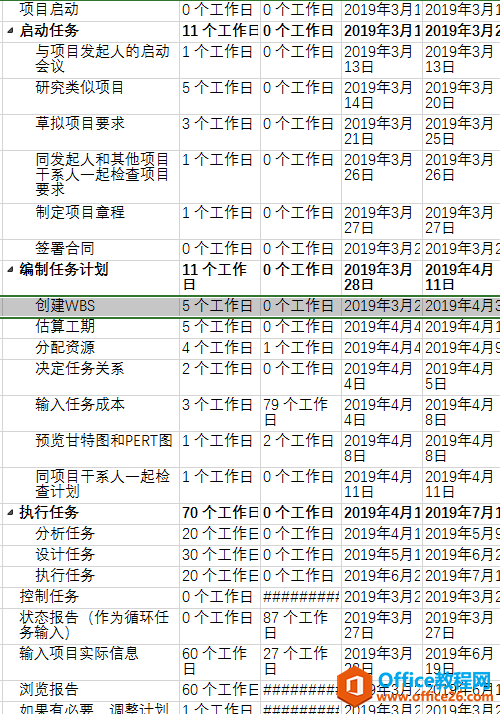

首先打開project，在新建的文檔表格區域中建立如下表格，

再設置新任務的方式：
方法一：把鼠標移到屏幕左下角單擊“新任務”

把“手動計劃”改為“自動計劃”，這樣在以后的設計中會更加方便。

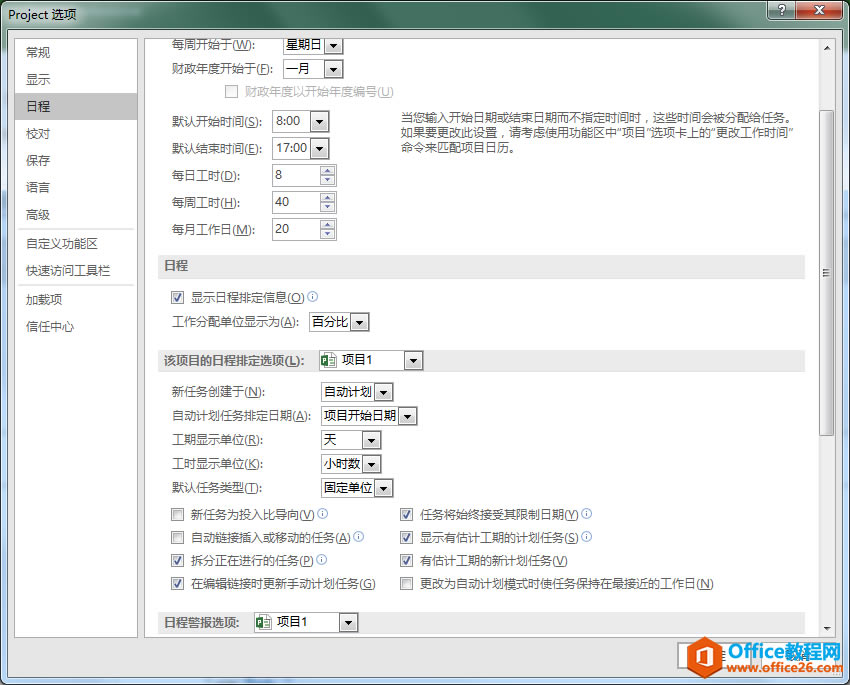

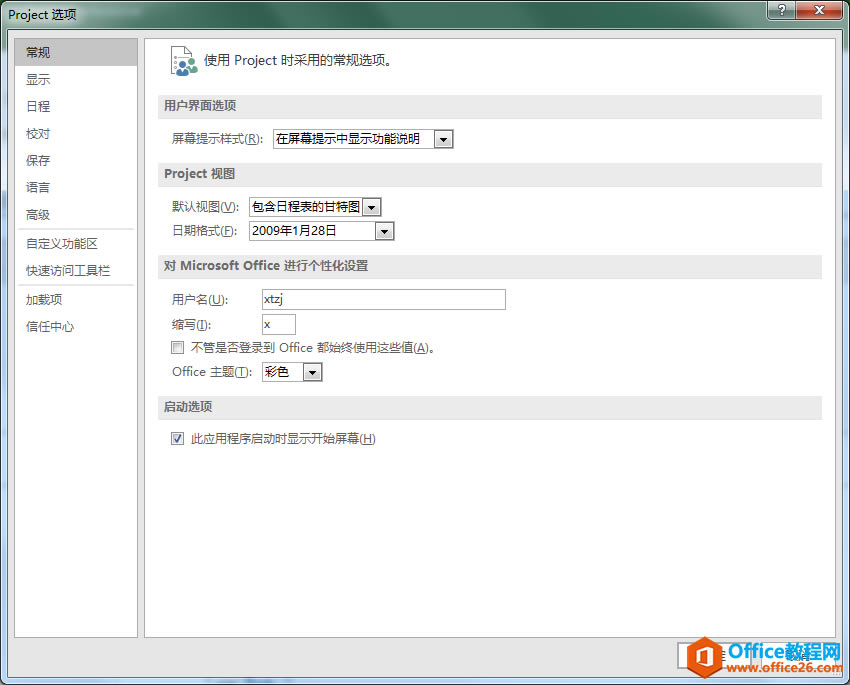

方法二：打開“文件”“選項”會打開“project選項”窗口如下圖所示：

點擊“日程”往下翻就會找到“新任務創建于：”這一欄，如下圖：

這里就可以設置“自動計劃”或者是“手動計劃”
設置“大綱數字”

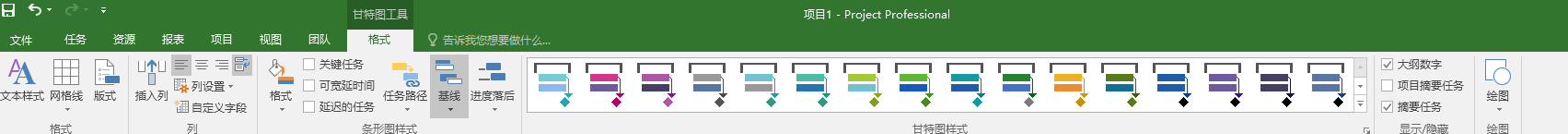

打開工具欄左上方的“格式”—“大綱數字”如下圖

勾選上之后任務之前就有了先后順序如下圖(這樣做是為了方便直接的把任務之間的優先關系顯示出來)：

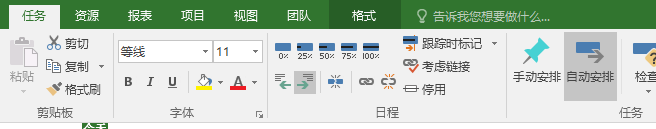

并設置相關的層級屬性，設置層級屬性步驟為：打如工具欄左上方的“任務”，如下所示

在“字體”設計模塊右側，有一個向左和向右的箭頭。如果想把任務設置為子任務就點擊向右的箭頭，那么前一個任務自動升級
為“摘要任務”下圖是沒有設置之前

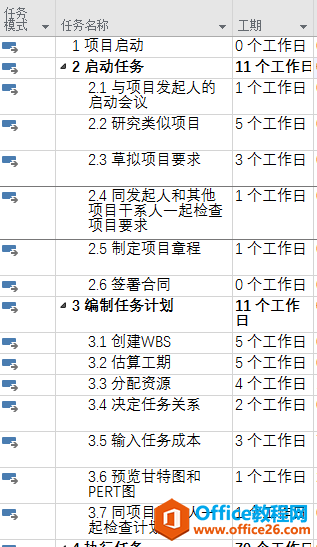

設置之后就如下圖

可以看到不僅數字變化了，而且優先關系一目了然
然后就是設置工期，設置工期就是在工期選項欄填上工期的需要時間如下圖

然后就初步設計好了WBS結構，其余步驟在接下來的步驟中會相繼介紹。

（2）任務之間依賴關系效果

在這里設計任務間的依賴關系主要是“前置任務”“后置任務”……等
方法一：
在“結束日期列之后單擊右鍵會出現

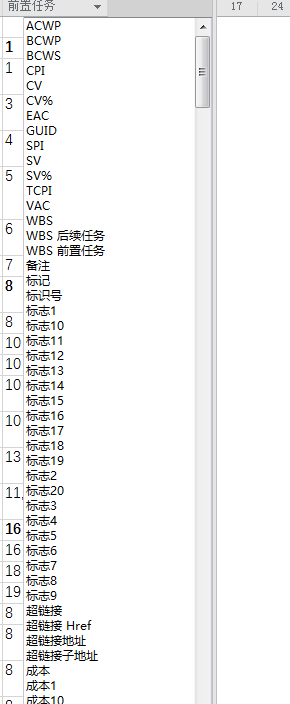

單擊“插入列”會出現如下圖

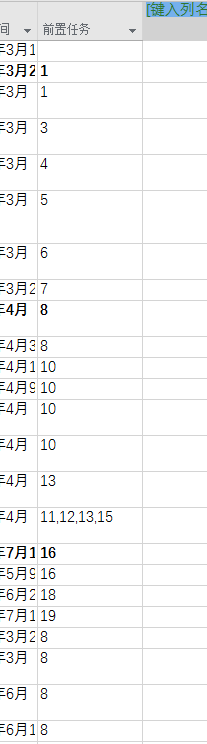

選擇“前置任務”即可，添加完一列我們就可以設置先關的任務，

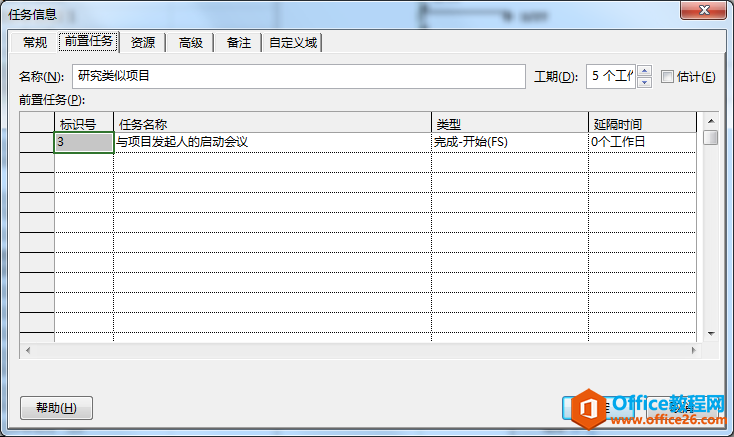

方法二：雙擊任務就會出現如下窗口，填寫相關的任務，如下圖：

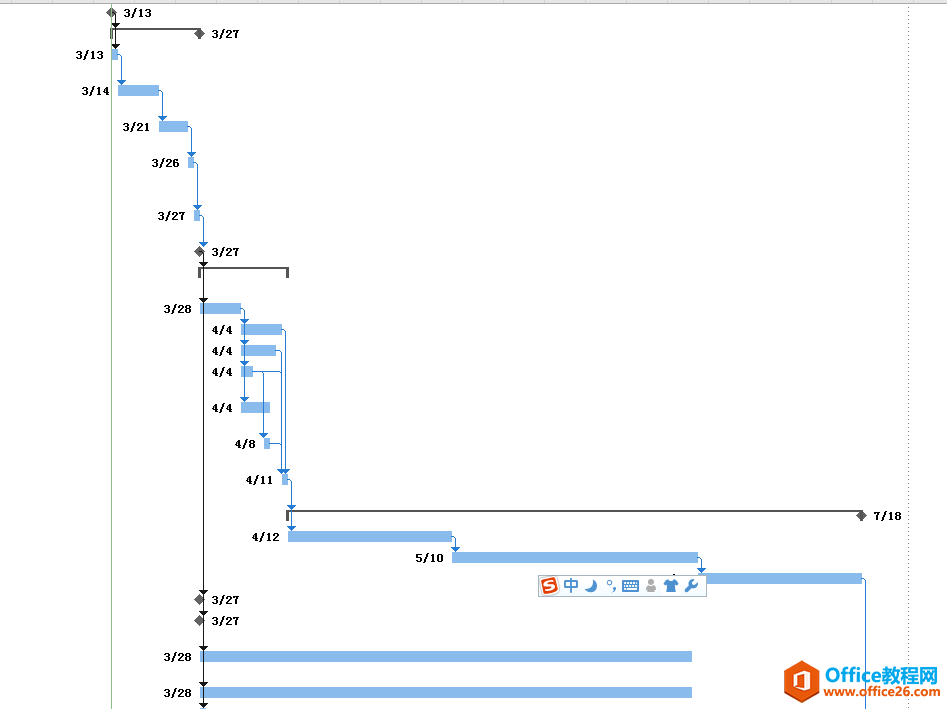

這樣就會生成相關的甘特圖如下圖所示：

（3）Project中周期任務、文本樣式和甘特圖樣式、時間刻度、網格線等的設置步驟 Project周期任務的設置步驟：

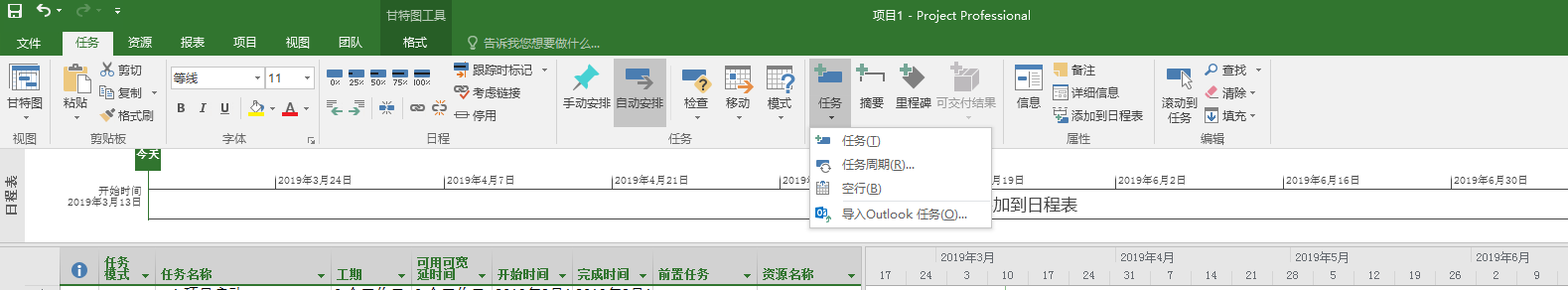

打開工具欄的“任務”，下一級還有“任務”選項，單擊右鍵，會出現如下圖所示：

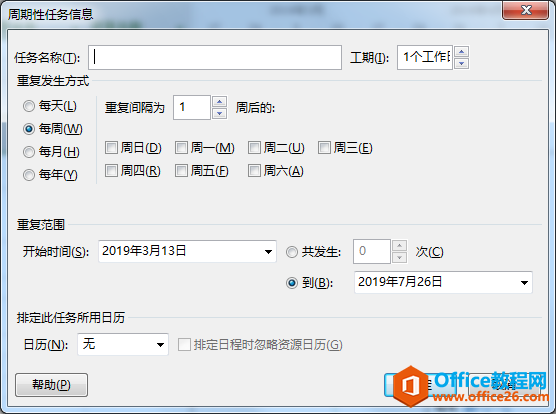

選中“任務周期”，會彈出如下窗口

在這里可以設置“任務名稱”，接下來可以設置“重復發生方式”，我們可以選擇發生的周期，最重要的還有重復范圍。開始時間可以設置，設置之后就是發生次數，或者可以選擇發生結束時間。這兩種都可以以約束任務的發生次數。
文本樣式的設置：

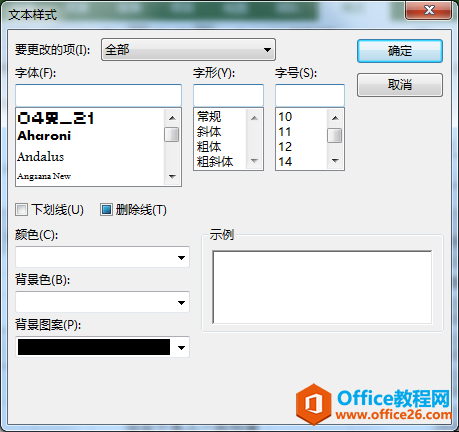

點擊“格式”“文本樣式”會出現如圖所示：


在這里可以設置字體的樣式，顏色，字體。字號。
甘特圖央視調整：
在甘特圖右側雙擊鼠標可出現如下圖所示界面

同樣也可以用如下方式打開：

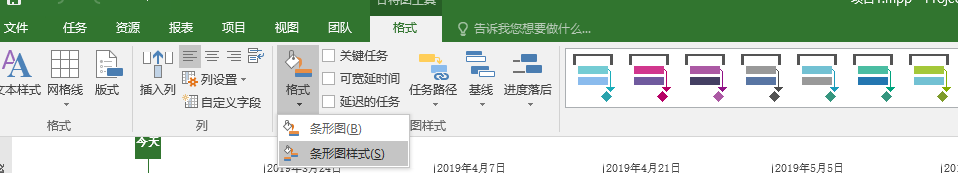

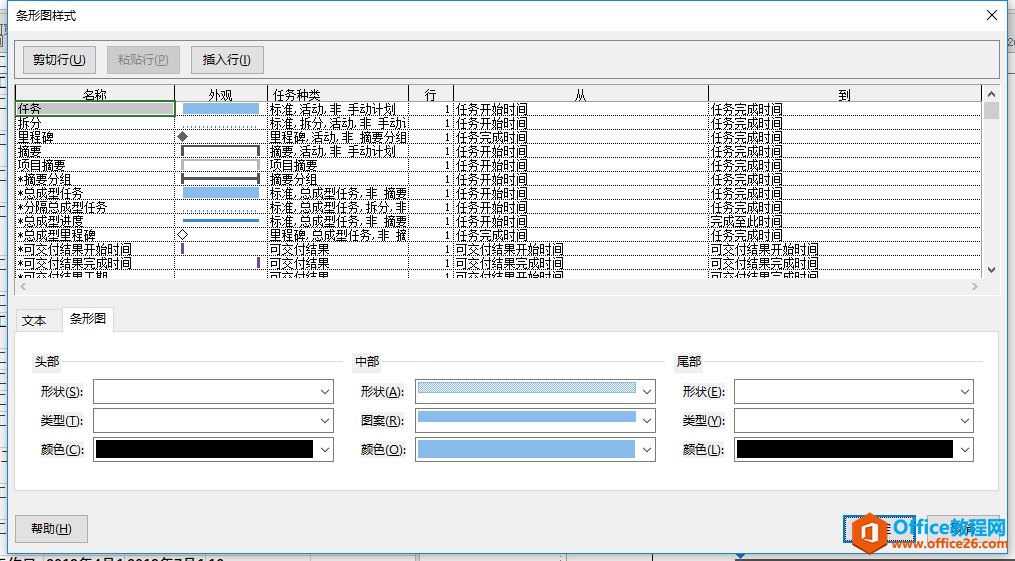

在窗口左上方“樣式”—“樣式”—“條形圖樣式”

在條形圖樣式中我們可以設置條形圖的顏色，形狀，外觀等等一系列的相關設置。
時間刻度設置：

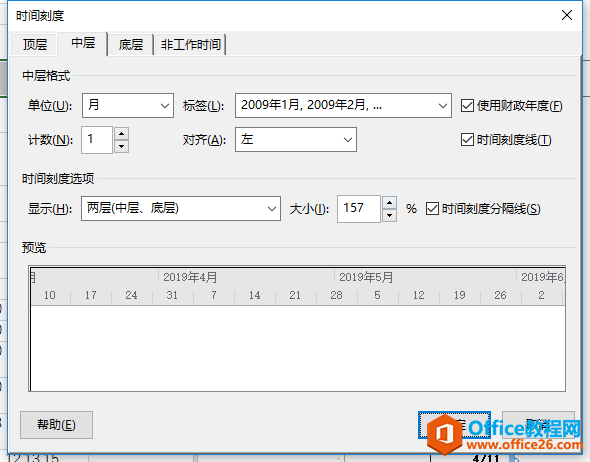

按住ctrl滾動鼠標滾輪可以設置相關的大小，也可以雙擊時間刻度會彈出如下窗口：

在這里有底層，中層和頂層，在里面可以設置時間單位，以及顯示的內容等等
網格線設置：
在甘特圖區域右鍵會發現如下內容：

選擇“網格”

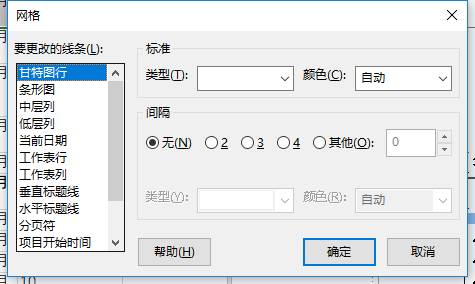

在接下來彈出的窗口中我們會發現這里面可以設置甘特圖行，條形圖嗎，中層列，底層列……

（4）篩選器、突出顯示和分組的使用方法和步驟

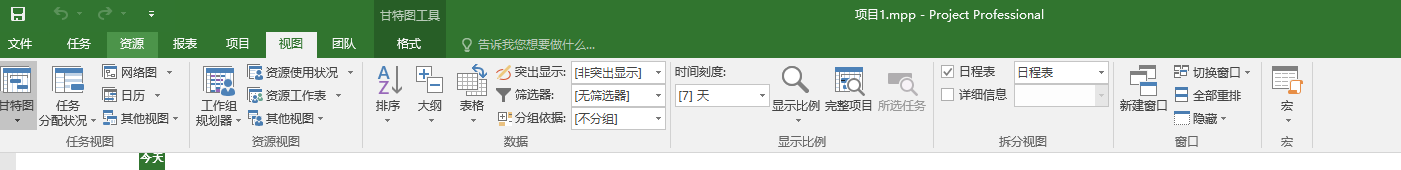

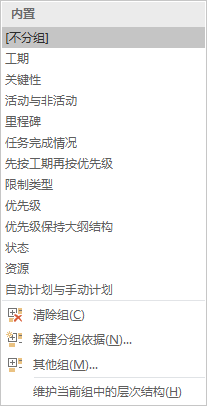

在左上方有“視圖”打開視圖就可以看到篩選器、突出顯示、分組等等一系列方法



選擇相關的屬性設置會方便我們讀取信息。
