用Project做計劃的其中一個好處是，當前計劃和基準計劃的差異一目了然，很容易發現和基準計劃之間的偏差，從而可以及時糾偏，防止計劃繼續偏離軌道。既可以在Project左側的工作表區域查看相應列中的數據發現偏差，比如列【完成時間差異】等，也可以在右側甘特圖上直接查看。

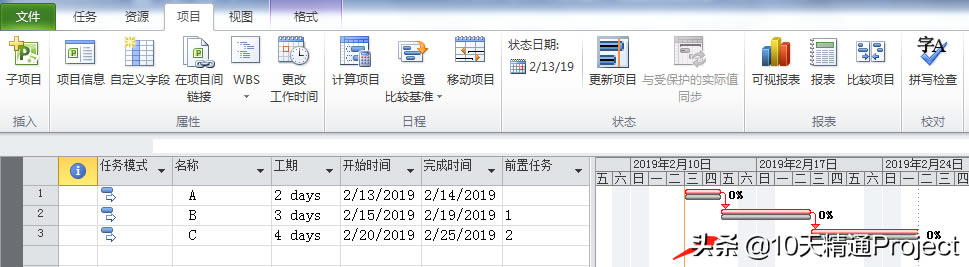

比如我們有個簡單的計劃，首先設置了基線，然后進入【跟蹤甘特圖】視圖，就會發現，每個任務有兩個條形圖，上方顯示的是【當前計劃】的條形圖，下方顯示的是【基線】的條形圖，如下圖所示。當前計劃的條形圖是隨時變化的，而基線的條形圖是靜止的，這樣就能隨時看到當前計劃和基準計劃之間的差異，一目了然。

?

圖1

然而有些同學卻反映，明明已經設置了基線，為什么在Project的【跟蹤甘特圖】視圖中卻看不到基線的條形圖呢？可能有以下原因。

原因一

首先，你要確認你設置的是【基線】，還是【基線1】等帶數字的基線。

在Project中理論上來講可以保存11個基線，包含【基線】、【基線1】、【基線2】…【基線10】。而在【跟蹤甘特圖】視圖中默認顯示的是【基線】，而不是帶數字的那些基線比如【基線1】。因此，首先你要保證你設置的是【基線】，而不是【基線1】或【基線10】等帶數字的基線，這樣在【跟蹤甘特圖】視圖中才能自動顯示基線的條形圖。怎么排查這個問題呢？很簡單。

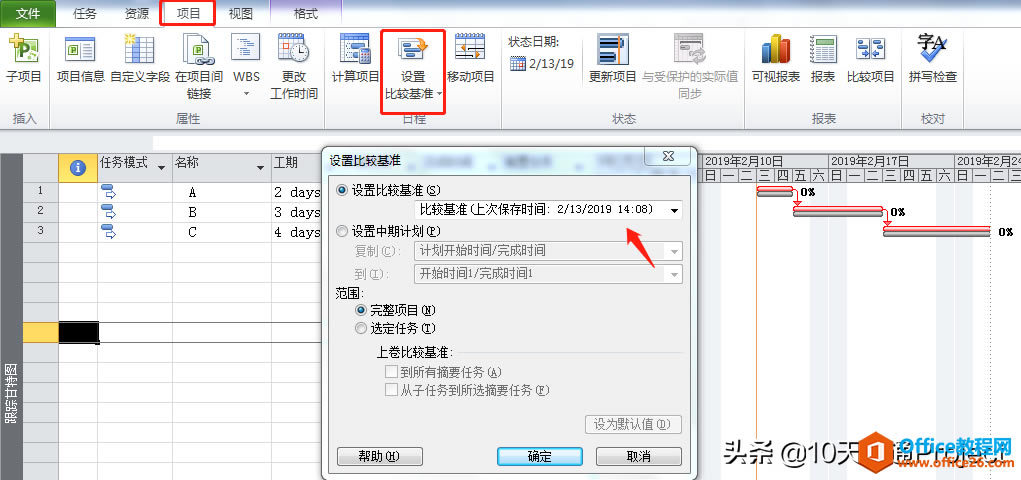

在【項目】主菜單下，點擊【設置基線】按鈕，如下圖所示的【設置比較基準】。注意，本文的截圖全部來自于Project 2010，如果是Project 2013/2016或更新版本，“比較基準”已經改成了“基線”，但是英文版軟件中都叫做“Baseline”，大家可以將本文中提到的“比較基準”自動替換為Project 2013 / 2016中的“基線”。

那么假如你設置的是【基線】，在【設置比較基準】（或者【設置基線】）窗口中，你會看到【基線】或者【比較基準】后面有個括號，這個括號里面會提示你之前是在什么時間保存的基線。假如你看到【基線】或者【比較基準】后面沒有括號，說明你沒有設置基線，或者你設置的不是【基線】，而是帶數字的基線，比如【基線1】或者【基線2】。

?

圖2

原因二

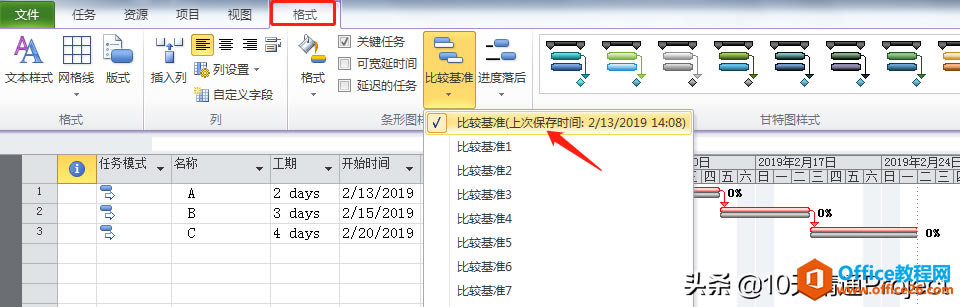

假如你確實已經設置了【基線】而不是【基線1】，那么在【跟蹤甘特圖】視圖的【格式】菜單下，點擊【比較基準】按鈕，如下圖所示。檢查一下當前顯示的是【基線】還是【基線1】或其它帶數字的基線，前面有對號√的表示當前顯示哪個基線的條形圖。

?

圖3

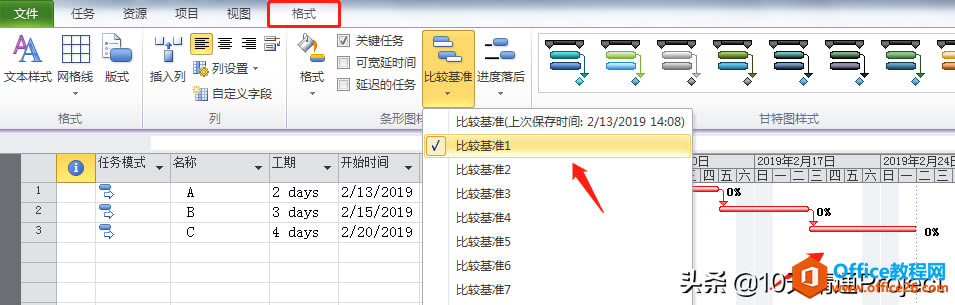

假如說，設置基線的時候用的是【基線】，而在【格式】菜單下的【比較基準】中勾選的是【基線1】，在跟蹤甘特圖視圖中也不會顯示基線的條形圖，如下圖所示。為什么呢？因?yàn)楫?dāng)前勾選的是【基線1】，而【基線1】暫時還沒有數據，條形圖也就顯示不出來。

?

圖4

原因三

假如本文提到的前兩個問題都檢查了沒有問題，但是跟蹤甘特圖視圖中仍然不顯示基線的條形圖，那么可能在【條形圖樣式】窗口中誤刪了基線的條形圖。

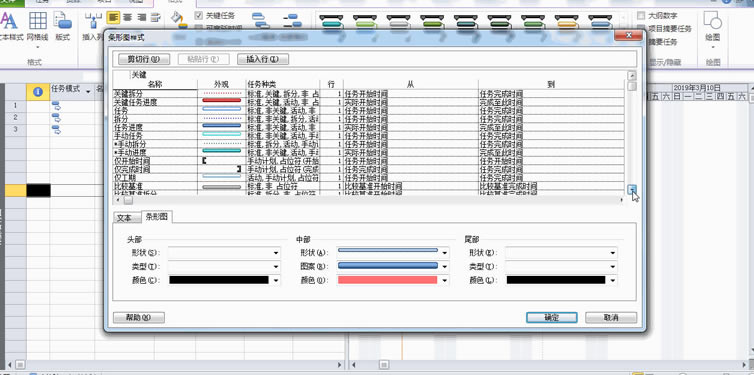

我們?cè)凇靖�蹤甘特圖】視圖右側的甘特圖區域空白地方雙擊，在彈出的【條形圖樣式】窗口中，會看到有一個基線的條形圖，如下圖中紅色方框標注的地方，這個就代表基線或者比較基準的條形圖，它的名稱不重要，重要的是，它顯示的【任務種類】是【標準】，從【比較基準開始時間】，到【比較基準完成時間】。這時候基線的條形圖就會正常顯示在【跟蹤甘特圖】右側的甘特圖區域中。

?

圖5

假如說，不小心把上圖中的基線甘特圖刪除了，我們回到跟蹤甘特圖中，就會發現基線的條形圖突然不顯示了。為了讓大家看到效果，我們這次用動圖來演示一下，首先打開【條形圖樣式】窗口，然后把基線的條形圖剪切掉，點擊【確定】再回到【跟蹤甘特圖】視圖，基線的條形圖就不見了。

?

動圖6

那么怎么讓基線的條形圖再顯示回來呢？不用擔心，方法也不難。

再次打開【條形圖樣式】窗口，然后在下面空白處，隨便輸入一個名稱，比如叫做“基線”，然后注意選擇合適的【外觀】，一定要選擇顯示靠下的那種，比如列表中第5個。然后【任務種類】選擇【標準】，【從】選擇【比較基線開始時間】，【到】選擇【比較基準完成時間】，最后點擊【確定】后，就會發現基線的條形圖又顯示出來了。

?

圖7

以下是完整的動圖演示。

?

動圖8

原因四

如果以上三種方法都試過了，基本上在跟蹤甘特圖視圖中就可以顯示基線的條形圖了。如果還沒有顯示，那么可能就是你有意或者無意修改了【條形圖樣式】的顯示順序以及外觀，導致當前計劃的條形圖遮住了基線的條形圖。

比如下圖中，我們看到默認情況下，在【條形圖樣式】窗口中，當前計劃的條形圖顯示在上方，基線的條形圖顯示在下方，而且當前計劃的條形圖是靠上的細長條形圖、基線的條形圖是靠下的細長條形圖，互不遮擋。

?

圖9?

假如說，我們把基線條形圖剪切到最上方，并且把基線條形圖的【外觀】也改成靠上的細長條形圖，那么點擊【確定】再回到跟蹤甘特圖視圖后，會發現基線的條形圖不見了。

?

圖10

完整的動圖演示如下。

?

動圖11

為什么在【條形圖樣式】窗口中調整了基線條形圖的顯示順序和顯示外觀，最后基線條形圖就顯示不出來了呢？因?yàn)樵凇緱l形圖樣式】窗口中按照先后順序，上面的條形圖先顯示出來，就好像在墻上刷了一層油漆一樣，然后【條形圖樣式】窗口中順序靠下的條形圖再顯示出來，相當于是在上面條形圖的基礎上再往墻上刷了一層油漆，假如兩個油漆的外觀一樣，后來刷的油漆就會把原來的那層油漆給覆蓋掉。道理講完了，再回到我們剛才的動圖演示，由于在【條形圖樣式】窗口中調整了基線條形圖的顯示順序，它顯示在最上面，而它的外觀和當前計劃的條形圖一模一樣，這樣當前計劃的條形圖就把基線的條形圖完美地遮住了，這就是它不顯示的原因。如果說，我們把這兩個的條形圖再調換一下，而仍然讓它們的外觀一樣，那么新的問題就來了，這時候就只顯示基線的條形圖，而不顯示當前計劃的條形圖了。以下是完整的動圖演示。

?

動圖12

當我們?cè)谏厦娌僮鞯幕�礎上，再把基線條形圖的外觀修改成靠下的條形圖，那么當前計劃和基線的條形圖就都可以顯示出來了，以下是完整的動圖演示。

?

動圖13
