我們在編輯電子教案或制作課件時經常需要用圖表來表示知識點之間的邏輯關系(如圖1)，利用WPS演示的基本繪圖功能可以輕松完成邏輯關系圖的制作。下面就以圖1中所示圖表的制作為例，介紹一下具體作法。

　　圖1

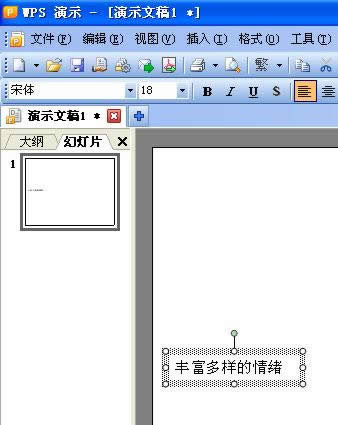

　　運行WPS演示新建一張空白幻燈片，單擊“繪圖”工具欄里的“文本框”按鈕，在幻燈片上拖動鼠標畫出一個文本框，輸入相關文字“豐富多樣的情緒”(如圖2)。

　　圖2

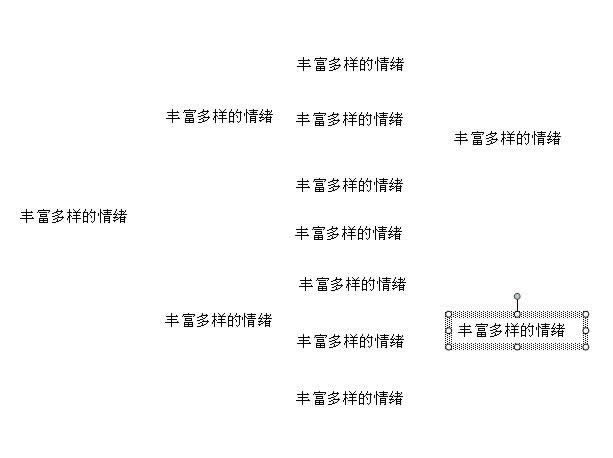

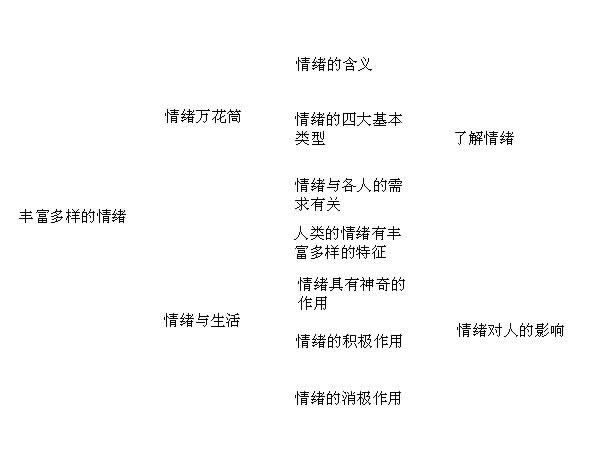

　　按下“Ctrl”鍵拖動文本框到合適的位置后松手，快速復制出其余11個文本框(如圖3)，并用相關內容替換文本框里的內容(如圖4)。

　　圖3

　　圖4

　　按下組合鍵全選文本框后，批量調整文字的字體、字號和顏色(如圖5)

　　圖5

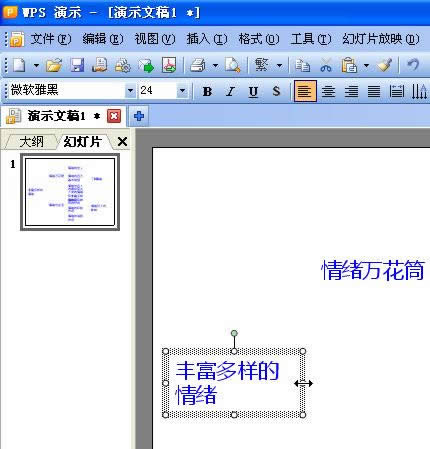

　　選中第一個文本框，將鼠標移到右側中間的控制點上，當指針變?yōu)殡p箭頭時(如圖6)，按下左鍵向左拖動，讓文本框里的文字呈一列豎排顯示(如圖7)。

　　圖6

　　圖7

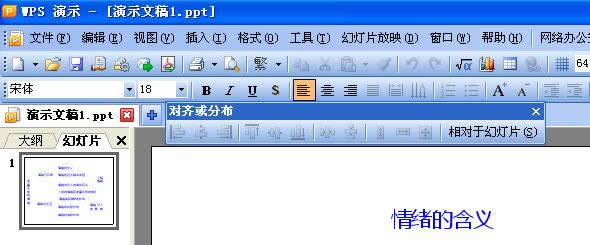

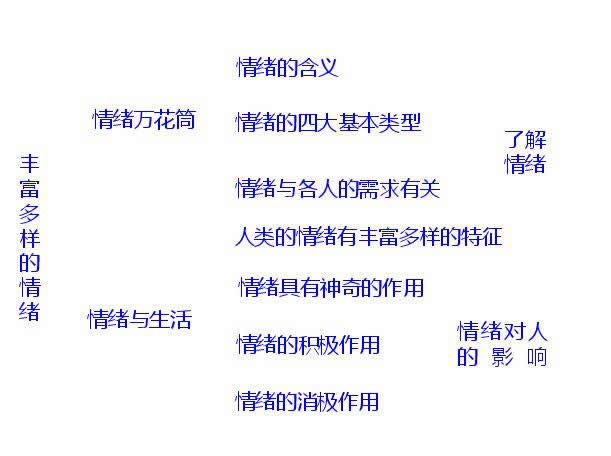

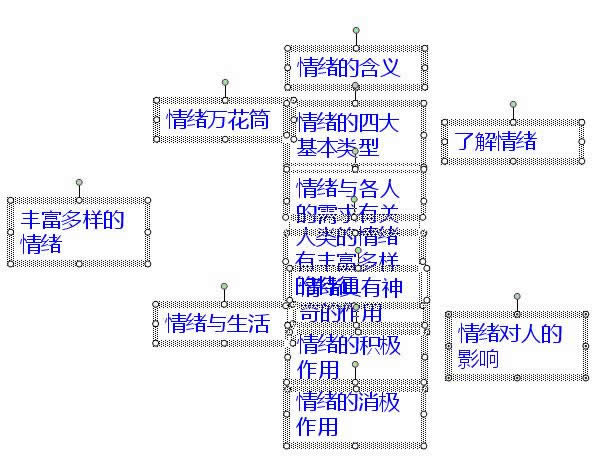

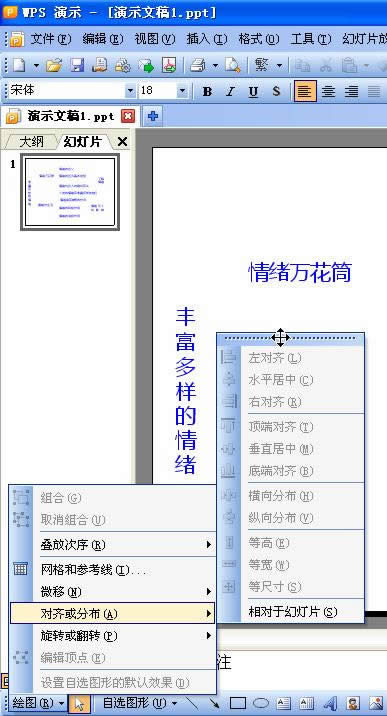

　　粗略調整其他文本框的寬度和位置(如圖8)。要想讓相關的文本框整齊排列，需要先調出“對齊或分布”工具欄：依次單擊“繪圖”工具欄里的“繪圖/對齊或分布”命令，將鼠標移到下級菜單頂部的“…………”處，當鼠標指針變?yōu)槭�字形箭頭(如圖9)時，按下左鍵拖動，即可請出“對齊或分布”工具欄(如圖10)。

　　圖8

　　圖9

　　圖10

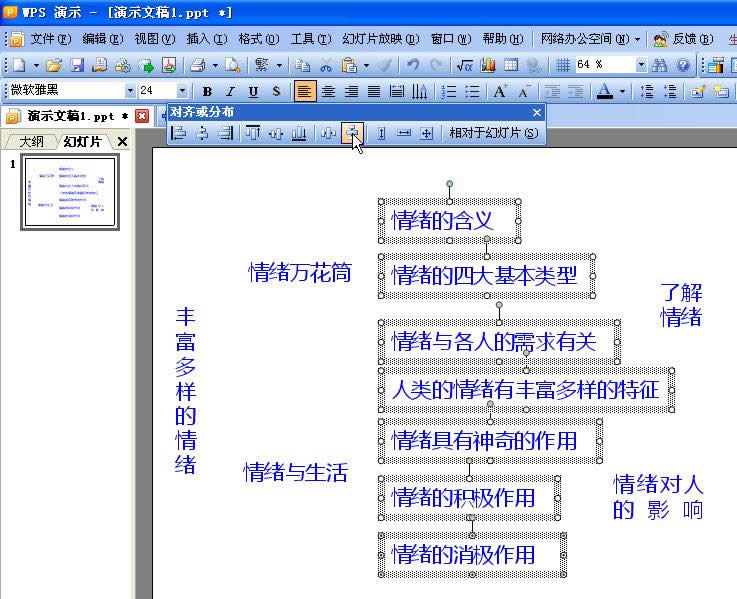

　　拖動鼠標選中中間的7個文本框后，依次單擊“對齊或分布”工具欄里的“左對齊、縱向分布”按鈕(如圖11)，即可使這7個文本框等間距整齊排列。

　　圖11

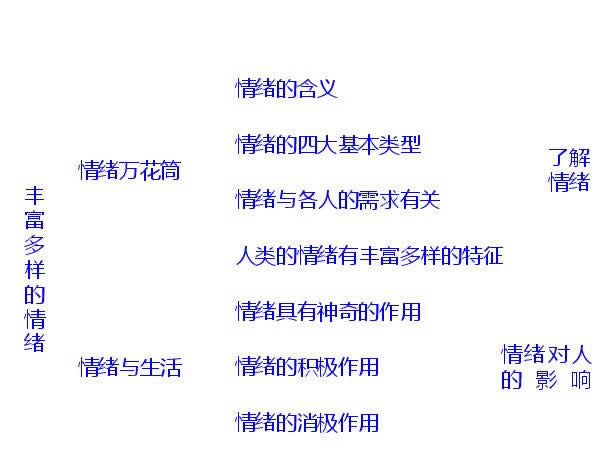

　　使用“對齊或分布”工具欄里的對齊工具，結合鍵盤上的方向鍵調整其余文本框的位置，調整結果如圖12。

　　圖12

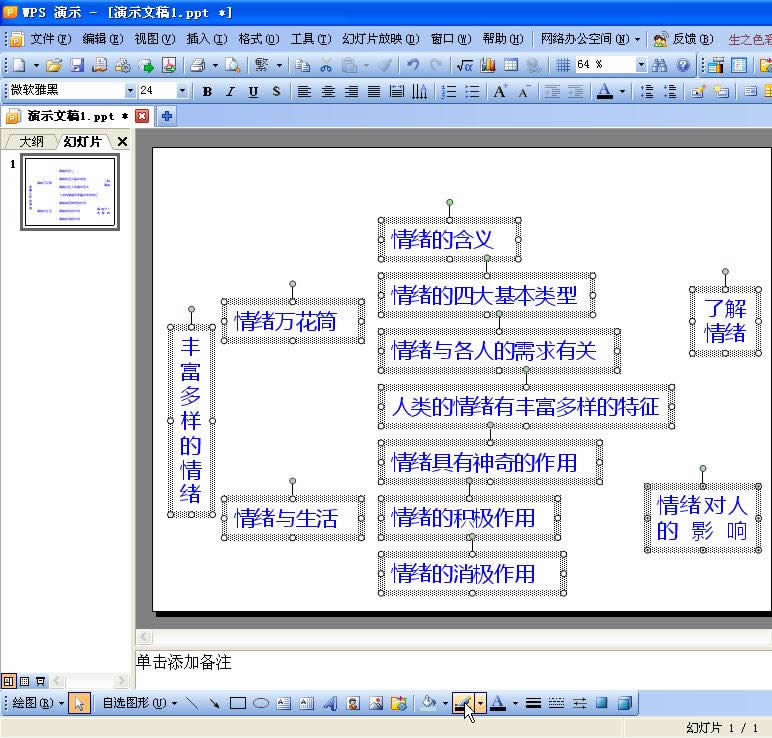

　　如果需要為文本框添加外部邊框，只需按下組合鍵全選文本框后，單擊“繪圖”工具欄里的“線條顏色”按鈕(如圖13)即可。

　　圖13

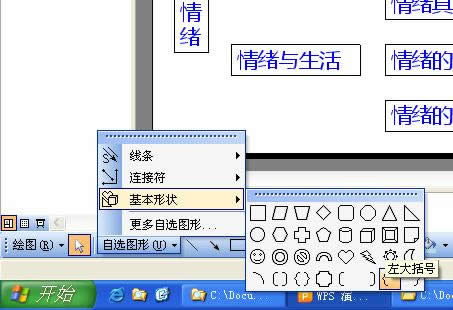

　　現在需要為圖表添加大括號：依次單擊“繪圖”工具欄里的“自選圖形/基本圖形/左大括號”(如圖14)，在幻燈片上合適位置拖動鼠標即可畫出左大括號或右大括號，最終效果如圖15。

　　圖14

　　圖15

　　上述操作在WPS文字中同樣可以實現，各位同行一試便知。
