這種半餅形邏輯關系圖如何進行快速繪制？

??

這樣的圖形其實就是四個半圓形進行了不同半徑的平鋪。常規的操作辦法是，直接插入一個圓，然后裁掉一半，如此循環四次，再將其左側和底部對齊。

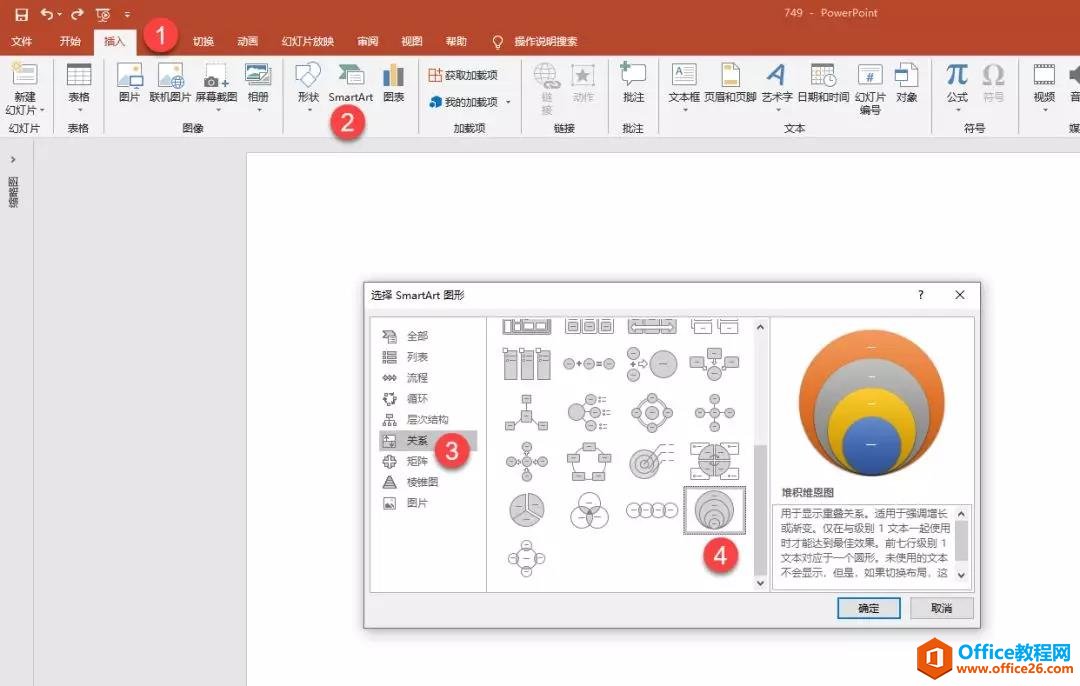

但上述的方法比較緩慢，沒有批量和系統的處理，所以，下面將分享一種新的思路，具體繪制實操如下：?插入-SmartArt-插入-關系-堆積維恩圖。下圖4處所示。

?

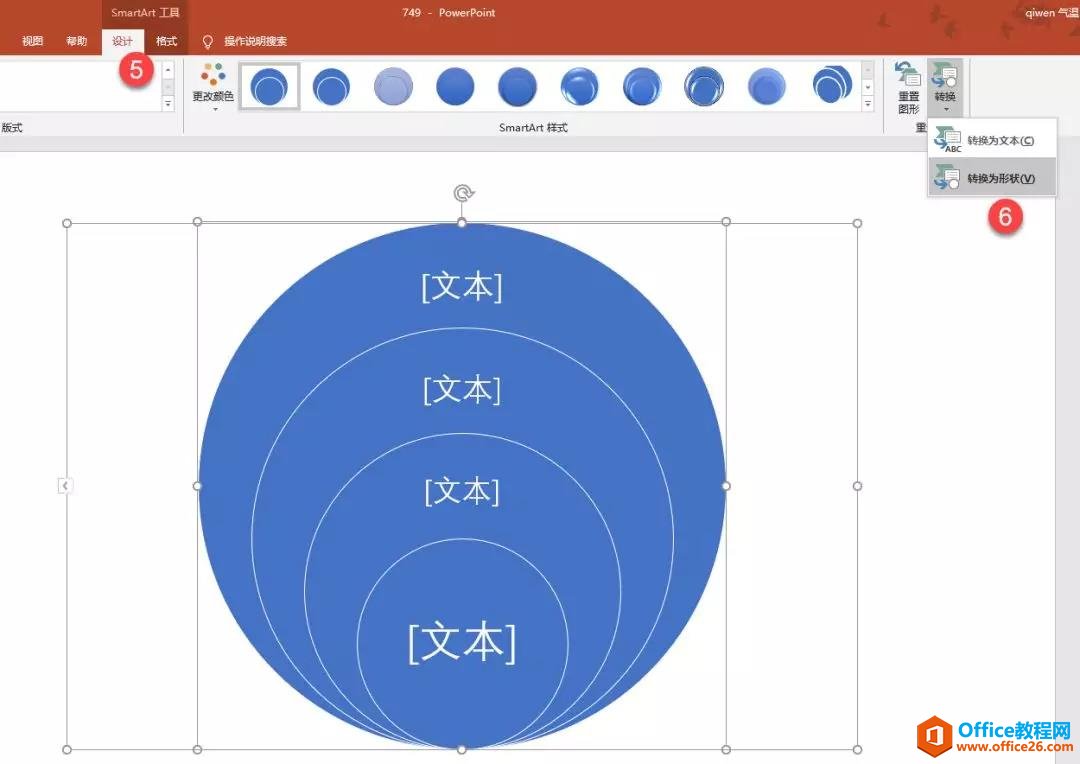

方法是不是和你想的不一樣，怎么不是插入半圓形進行復制拖拽制作呢？因為那種方法太慢，不適合新手。?插入SmartArt圖之后，將其轉換為圖形。下圖6處。

??

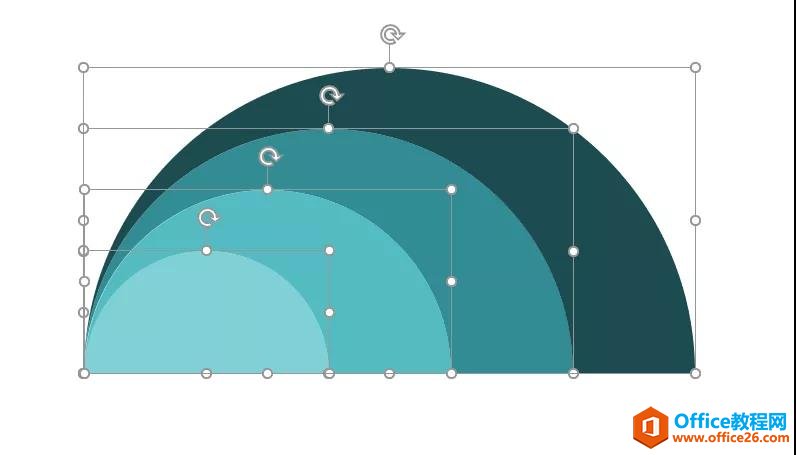

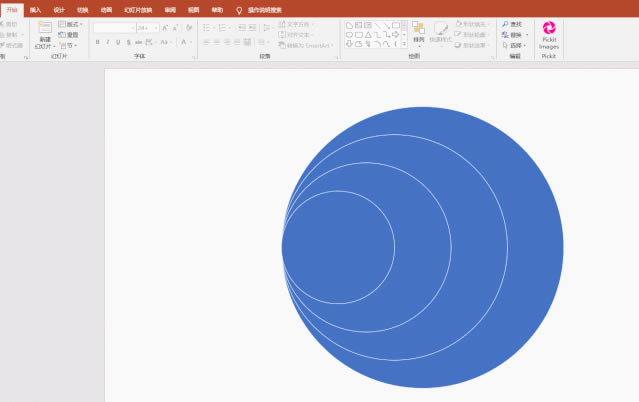

轉換圖形之后，調整旋轉柄，然后鼠標右鍵，取消組合。

??

接下來就好辦了，你可以使用障眼法，用一個矩形擋住下半圓，也可以利用布爾運算的拆分功能，直接切割下半部分圓餅。本次案例講解使用的是拆分方法，繼續操作如下：

?

最后，用取色器設置上樣張的顏色即可。

?

是不是非常高效，幾乎沒有任何難度。如果想設置出紋理效果，可以選中圖形，鼠標右鍵，在設置形狀格式中，設置圖案填充，選中箭頭角度的斜線即可。
