如何用Excel制作出如下效果圖表。

?

上圖表達不同型號充電樁的一個溫度數據比較。牛閃君可以判斷這個圖用到了thinkcellChartPPT插件圖表來制作的（點擊訪問）。如果沒這個插件，用Excel也能輕松實現，具體操作如下：

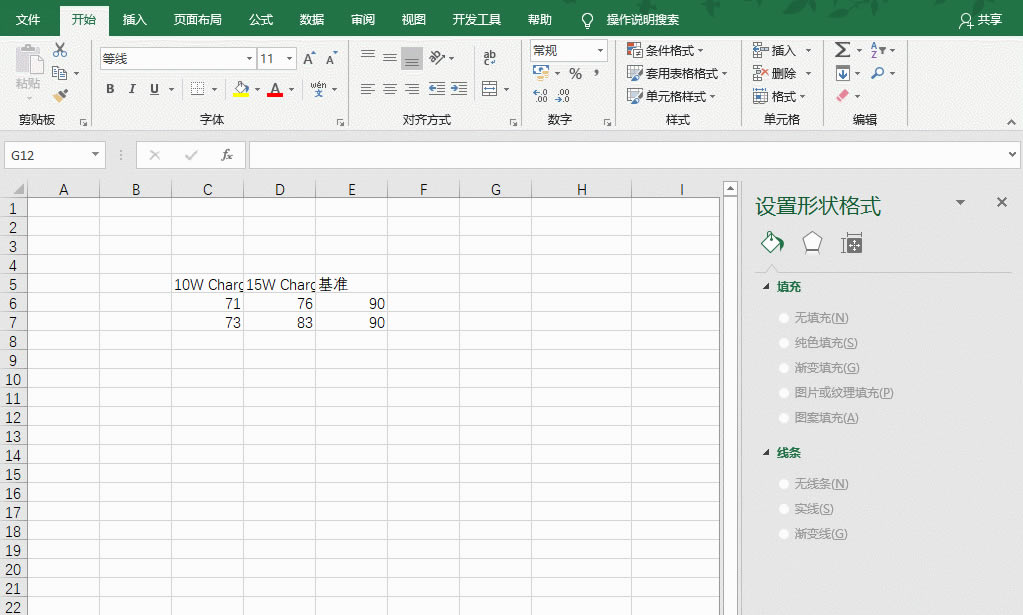

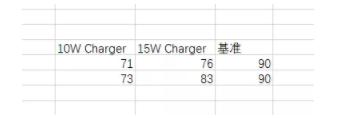

首先數據結構重要，這里要增加一個輔助列也就是直線的90度那條線的數據，下圖為基準列。

?

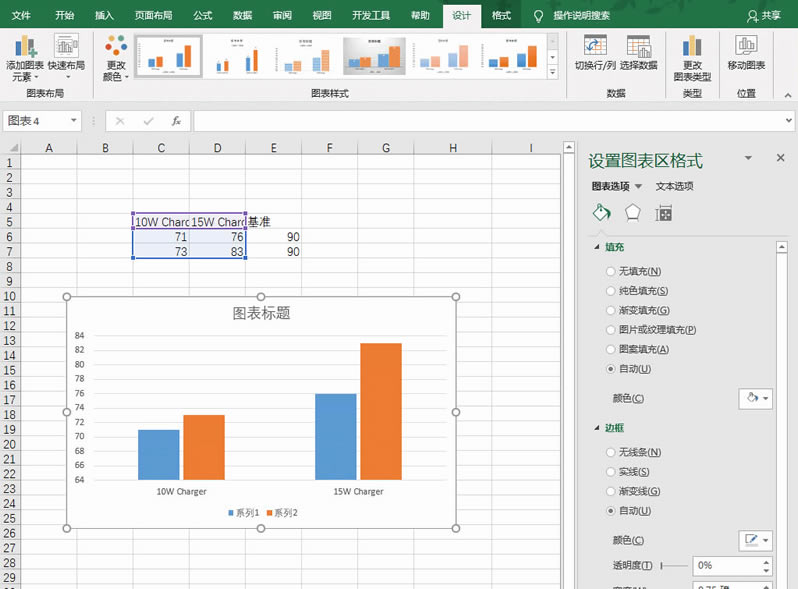

接著選中前面兩列數據插入一個柱形圖。這里有個細節，如果想把柱子靠攏，可以調節系列重疊的滑桿。詳細看動圖操作：

?

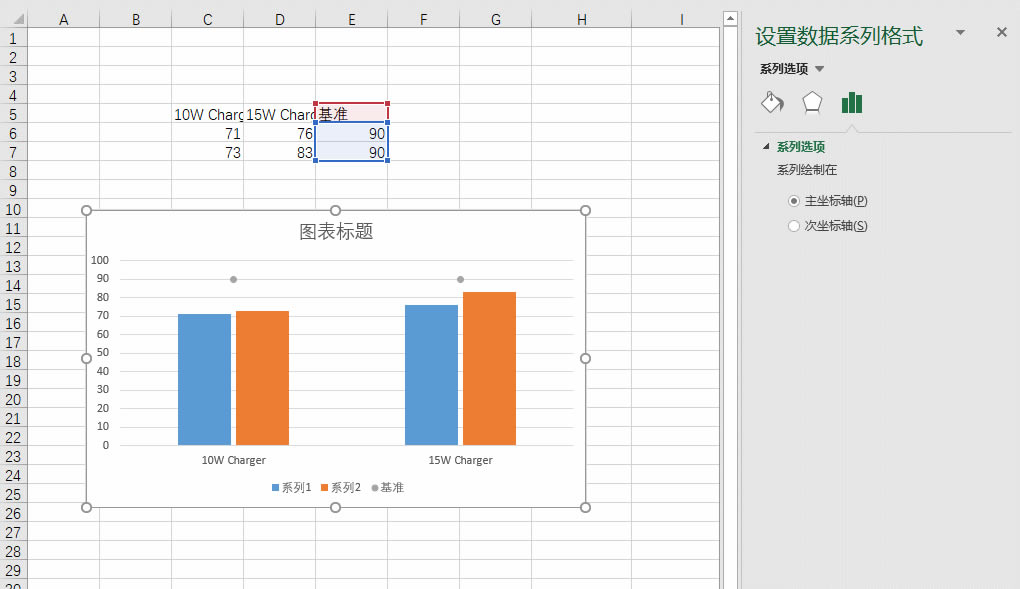

接下來我們需要將基準90的數據加載圖表，使用鼠標右鍵新增數據的方法，加載成功后，將其繼續更改圖表類型，改為XY散點圖，注意一定是XY散點圖。具體看動圖操作

?

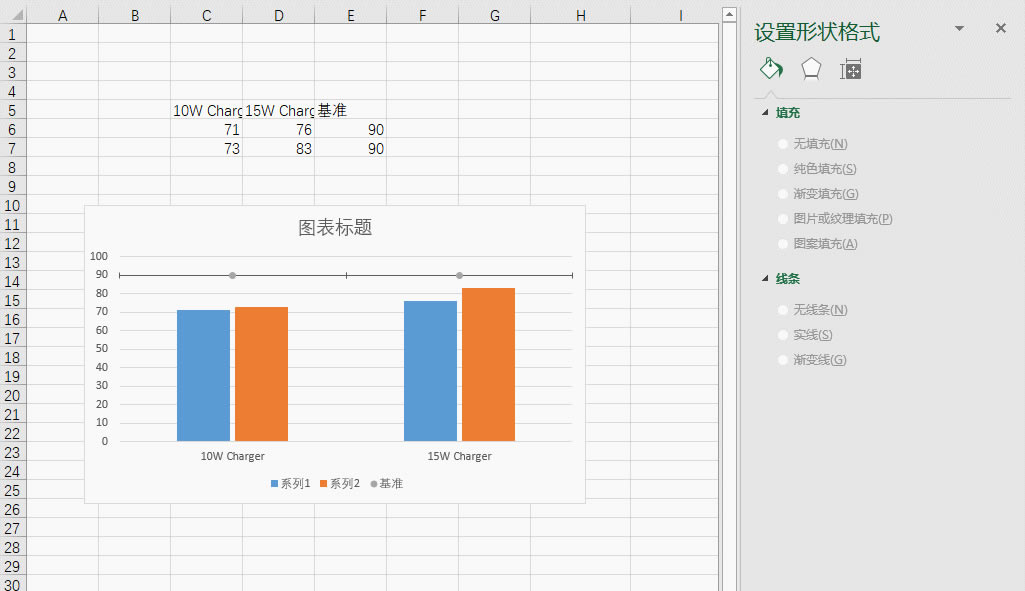

接著是本技巧的關鍵，選中XY散點圖的90數據小點，在圖表里添加誤差線。

?

然后將誤差線去掉兩端截至符，然后隱藏標記顏色，將誤差線加粗并設置成虛線，請繼續看動圖操作：

?

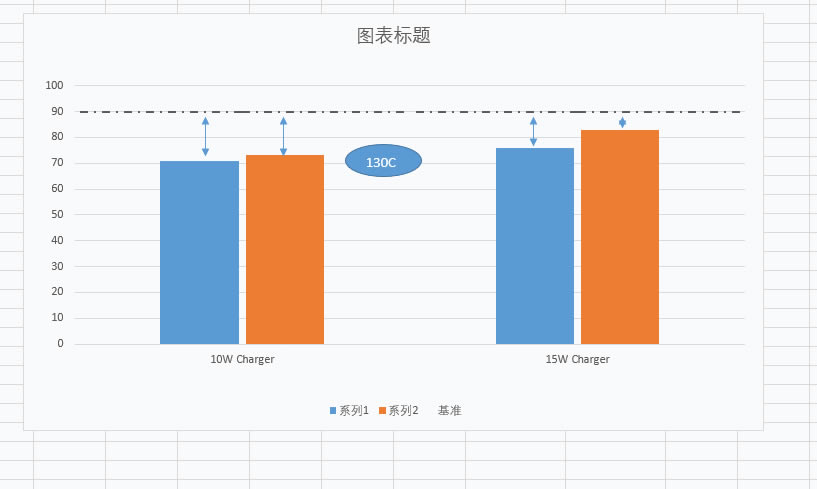

最后的箭頭和標簽需要圖形繪制加入，利用插入雙箭頭和橢圓，這里簡單的說明一下，上標可以選中需要上標的數字按ctrl+1即可調整成為上標。

?

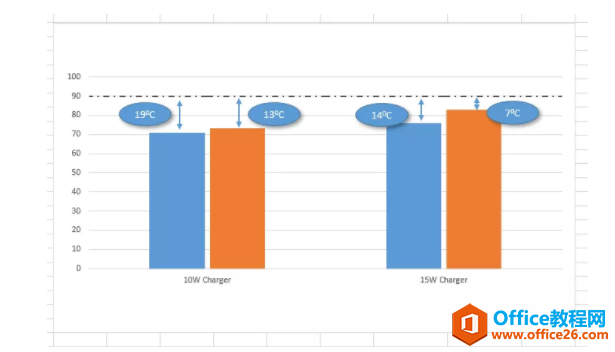

最后調整后，效果如下：
